Sistema di fotogrammetria terrestre NimProbe

mobilecon fotocamera 3D

Panoramica

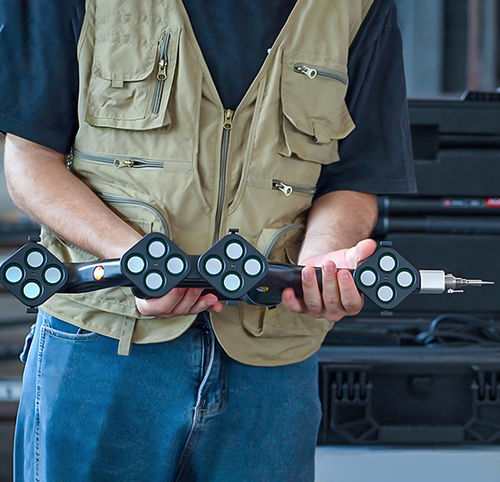

Il sistema NimProbe unisce l'i-Probe portatile all'i-Tracker di nuova generazione in un design leggero e completamente wireless. Progettato per misure ad alta precisione su pezzi di piccole e medie dimensioni, integra le modalità di probe e scansione per la verifica di attrezzaggi, marcatura di riferimenti e ispezione dimensionale in controllo industriale e smart manufacturing.

Caratteristiche principali

• Tutto-in-uno: sonde e scansione 3D: commutazione fluida tra sondaggio ad alta precisione e scansione 3D di aree estese; dati di probe e tracker unificati in tempo reale.
• Leggero e portatile: il sistema si ripone in una sola valigia per trasporto e installazione rapida in sito; stazione di misura mobile pronta in circa 1 minuto.
• Sondaggio ad alta precisione: misura accurata di caratteristiche geometriche come fori, spigoli e scanalature; supporta lunghezza sonda 500 mm per aree difficili da raggiungere.
• Scansione 3D di grandi superfici: il tracker funziona come scanner 3D portatile acquisendo nuvole di punti con velocità e precisione; adatto a pezzi fino a più metri.
• Ampia gamma di misura: dimensione pezzo consigliata 0,1 m – 6 m; distanza di misurazione per tracker fino a 4,2 m.
• Misura continua e riposizionamento flessibile: tracciamento in tempo reale di posizione e orientamento nel campo del tracker; supporta misure multi-stazione e sondaggio multi-angolo con pochi marker.
• Connettività flessibile: supporta modalità wireless per uso in officina e modalità cablata per prestazioni stabili e sicurezza dei dati.
• Funzionamento in condizioni industriali: mantiene le prestazioni di misura in presenza di vibrazioni, temperatura, umidità e illuminazione variabile; include algoritmi di compensazione delle occlusioni.

Specifiche tecniche

• Tipo: NimProbe
• Precisione volumetrica (1): 0,059 mm (3,5 m) / 0,072 mm (4,2 m)
• Distanza di misura (per tracker): 4,2 m
• Dimensione pezzo consigliata: 0,1 m – 6 m
• Dimensioni i-Probe: 510 × 145 × 89 mm
• Peso i-Probe: 700 g
• Temperatura operativa: 0–45°C
• Umidità operativa (senza condensazione): 10–90% UR
• Connessione: Cablatа e Wireless
• Numero di target supportati: 16
• Brevetti: ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• (1) Conforme alla norma ISO 10360-2
