Sistema di controllo dimensionale per ambienti difficili AM-CELL C series

senza contatto

Panoramica

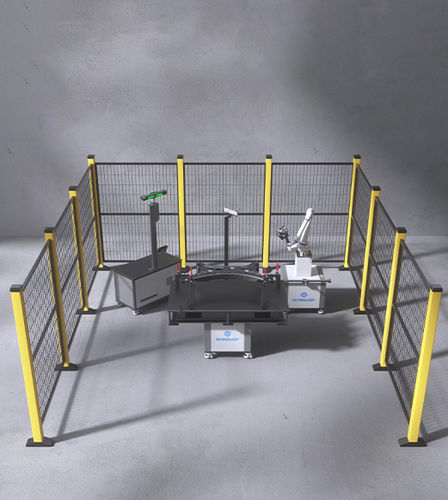

La serie AM-CELL C è un sistema di ispezione 3D ottico automatizzato che integra uno scanner 3D, un robot, il software di digitalizzazione 3D DefinSight e una piattaforma di controllo centrale. Progettata per pezzi complessi e componenti strutturali di medio-grandi dimensioni, automatizza l'intero flusso di lavoro dalla pianificazione delle traiettorie, alla misurazione, all'analisi. Moduli modulari consentono layout flessibili e operazioni con multi-posizionatori, supportando carichi da 200 a 1000 kg e gestendo lamiere metalliche, parti pressofuse, assemblaggi saldati, pacchi batteria e altro.

Capacità principali

• Misurazione automatizzata professionale: automatizza la pianificazione delle traiettorie, la misurazione e l'analisi con DefinSight e il processamento parallelo.
• Simulazione e convalida: Digital Measurement Room (DMR) fornisce pianificazione virtuale delle traiettorie e simulazione delle collisioni senza necessità di competenze di programmazione.
• Funzionamento completamente automatizzato: misurazione ottica senza contatto che riconosce automaticamente fori, scanalature e bordi; automatizza identificazione del pezzo, scansione e generazione dei report.
• Prevenzione errori intelligente: verifica visiva del tipo di pezzo, del posizionamento e della bloccaggio per evitare scansioni errate.
• Dati e monitoraggio intelligenti: import diretto dei risultati di ispezione su MES/PLC/QMS; SPC integrato e analisi delle tendenze per una gestione della qualità tracciabile.
• Design modulare e scalabilità: moduli standard e configurazioni multi-posizionatore permettono distribuzioni flessibili da stazioni singole fino all'integrazione su linea completa.
• Progettato per l'officina: sensori ad alta precisione e calibrazione automatica mantengono misure coerenti in condizioni gravose.
• Misurazione ottica ad alta precisione: scanner 3D ottici di nuova generazione raggiungono fino a 0,020 mm di accuratezza a velocità fino a 6,63 milioni di misurazioni/s.
• Auto-calibrazione non presidiata: sensori ambientali monitorano temperatura, umidità e illuminazione ed eseguono auto-calibrazione senza intervento umano.

Specifiche tecniche
Tipo: AM-CELL C13X | AM-CELL C18X
Dimensione spazio: 4.0 m × 3.0 m | 5.0 m × 4.0 m
Tipo di robot: Cobot, portata 1300 mm | Cobot, portata 1800 mm
Scanner 3D supportato: Serie completa del sistema di misurazione 3D ottico SCANOLOGY
Protocolli di comunicazione: TCP/IP, USB 3.0, OPC UA
Comunicazione estesa: Socket, Modbus-TCP (C13X); Socket (C18X)
Modalità di sicurezza: Arresto di emergenza attivo + sicurezza con feedback di forza
Tensione di ingresso: AC ~ 220 V / 50–60 Hz
Potenza apparecchiatura: 1.5 kW (C13X) | 3.0 kW (C18X)

Opzioni tavole rotanti
Tipo tavola: TT200 | TT500 | TT800 | TT1100
Portata: 200 kg | 500 kg | 800 kg | 1000 kg
Dimensione massima oggetto: TT200: Ø ≤ 1200 mm H ≤ 1000 mm; TT500: Ø ≤ 1500 mm H ≤ 1200 mm; TT800: Ø ≤ 1800 mm H ≤ 1500 mm; TT1100: Ø ≤ 2200 mm H ≤ 1800 mm
Potenza tavola: 0.75 kW | 1.0 kW | 1.5 kW | 2.0 kW
Tipo motore: Motore servo assoluto

Applicazioni

• Aerospaziale
• Stampi
• Automotive
• Energia e industria pesante
• Ferrovia e navi
• Altre ispezioni di pezzi medio-grandi

Caratteristiche / specifiche tecniche

• Ispezione 3D ottica automatizzata che combina scanner, robot e controllo centrale.
• Software DefinSight per pianificazione intelligente delle traiettorie, misurazioni ad alta precisione e generazione automatica dei report.
• Supporta layout modulari e configurazioni multi-posizionatore; scalabile da stazione singola a linea di produzione.
• Alta precisione: fino a 0,020 mm con elevata produttività di misurazione (milioni di punti/s).
• Auto-calibrazione multidimensionale non presidiata (temperatura, umidità, illuminazione).
• Interfacce: TCP/IP, USB 3.0, OPC UA; integrazione opzionale Socket / Modbus-TCP.
• Sicurezza: arresto di emergenza attivo combinato con sicurezza a feedback di forza.
• Varianti di tavola rotante per carichi 200–1000 kg e diametri degli oggetti fino a Ø ≤ 2200 mm.
