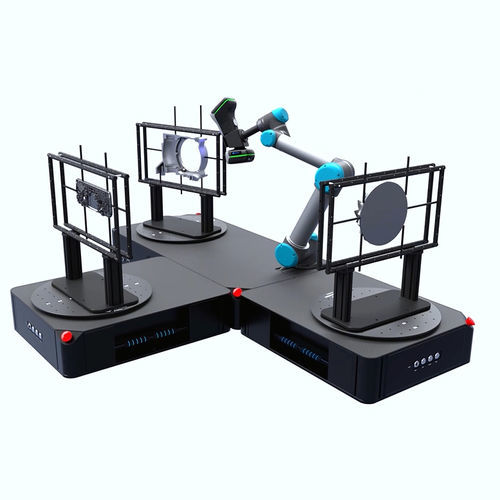

Macchina di misura a coordinate controllata da computer AM-DESK series

ad azionamento manualesenza bracciper grandi pezzi

Panoramica
AM-DESK si abbina a robot collaborativi e scanner 3D SCANOLOGY per eseguire misure 3D automatizzate e continue di pezzi in officina, in laboratorio e in campo. La stazione esegue sequenze di ispezione non presenziate e genera rapporti confrontando le coordinate 3D misurate con i modelli CAD.

Software
Include DefinSight-Automation con un'interfaccia intuitiva per l'interazione uomo‑macchina. Il software supporta più protocolli di comunicazione per integrare cobot, posizionatori multi‑posizione e periferiche, abilitando flussi di lavoro di misura automatizzati e controllo remoto.

Punti chiave

• Installazione rapida: configurazione plug-and-play per un rapido dispiegamento.
• Espandibilità modulare con accessori: scanner 3D, cobot, posizionatore, vassoio.
• Protezione dell'operatore con barriera e conformità CE.
• Programmabile tramite PLC e controllo servo; supporta routine di calibrazione automatica.
• Avvio con un pulsante e modalità manuale per uso flessibile.
• Supporta sequenze di misura automatizzate con posizionatori multipli e robot collaborativi.

Prestazioni e applicazioni
Progettata per l'ispezione automatizzata di pezzi pressofusi, plastici, stampati e altri componenti fino a 100 kg. Applicazioni tipiche: controllo qualità, rilevamento difetti, acquisizione per reverse engineering, prototipazione rapida e reportistica automatizzata in linee di produzione e laboratori.

Accessori e installazione
Peso della stazione ≈75 kg e ingombro ≈1 m². Tempo di installazione tipico ≈5 minuti su alimentazione 110–220 V; carrello mobile opzionale per rapida rilocazione. Funziona con posizionatori plug-and-play per estendere l'area di lavoro e modificare istantaneamente i percorsi di misura. Nota: AM-DESK Lite non supporta la connessione a più posizionatori e non supporta la calibrazione completamente automatica.

Sicurezza
Marcatura CE; include dispositivo di arresto di emergenza in serie, indicatori acustici e visivi di pericolo e controllo forza/distanza controllabile tramite servo per operazioni sicure. Se integrata con cobot, supporta rilevamento collisione a più livelli e rilevamento di sicurezza tramite sensori per arrestare l'operazione in condizioni anomale.

Elementi inclusi / supportati

• Varianti della stazione: AM-DESK (standard), AM-DESK Lite
• Moduli compatibili: scanner 3D, cobot, posizionatore, vassoio
• Cobot/robot tipici supportati: vedere la sezione specifiche tecniche

Caratteristiche / Specifiche tecniche

• Tipo: AM-DESK 60120 ; AM-DESK Lite
• Dimensioni: 1200 x 600 x 177 mm (47.2 × 23.6 × 7.0 in) ; AM-DESK Lite: 1200 x 600 x 180 mm (47.2 × 23.6 × 7.1 in)
• Peso: 75 KG (165.3 lb) ; AM-DESK Lite: 70 KG (154.3 lb)
• Portata piatto: ≤125 KG (275.6 lb) ; AM-DESK Lite: ≤75 KG (165.3 lb)
• Velocità massima di rotazione del piatto: 50°/S ; AM-DESK Lite: 40°/S
• Interfaccia di comunicazione: TCP/IP
• Robot supportati:
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• Alimentazione: 110 V–220 V / 50–60 Hz ; AM-DESK Lite: 220 VAC / 50–60 Hz
• Potenza di picco: 900 W ; AM-DESK Lite: 700 W
