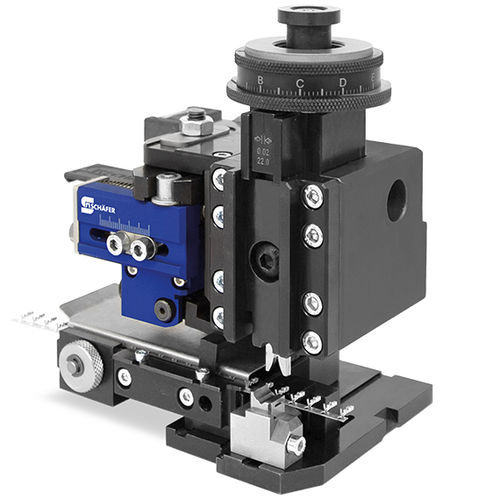

Utensile per aggraffatura meccanico SolidCrimp MB-6

di caviper capicordaper filo

Panoramica
Ultima generazione di applicatori per crimpatura Schäfer con crimpatura meccanica e alimentazione laterale, progettata per piccole sezioni e alta precisione nella produzione di cavi e terminali. Migliorie funzionali e di design consentono impostazioni più rapide e precisione produttiva costante.

Regolazione ottimizzata per massima precisione
La regolazione separata e completamente disaccoppiata delle altezze di crimpatura del conduttore e dell'isolamento è ottenuta mediante una testina di regolazione dell'altezza riprogettata. A seconda della sezione del conduttore sono disponibili due opzioni: 1,5 mm con risoluzione 0,01 mm per sezioni ridotte, oppure 3 mm con risoluzione 0,02 mm per sezioni maggiori. Un dispositivo di bloccaggio senza attrezzi sul piano di alimentazione/dito consente una messa a punto fine della geometria di crimpatura. Cuscinetti a rulli di alta precisione nell'alimentazione assicurano un inoltro terminale accurato.

Facilità d'uso e compatibilità
I componenti di usura del nuovo applicatore sono compatibili con le generazioni Schäfer precedenti. Gli stampi di crimpatura per conduttore e isolamento sono sostituibili rapidamente anche con l'applicatore montato. Il progetto prevede un'altezza di chiusura della pressa standard di 135,78 mm e il montaggio tramite il comune dispositivo di serraggio rapido per macchine Schäfer fino a 20 kN. È possibile integrare facilmente un contatore meccanico opzionale per registrare i cicli di crimpatura.

Vantaggi principali

• Regolazione adattiva dell'altezza di crimpatura
• Regolazioni indipendenti per conduttore e isolamento
• Regolazione senza utensili della geometria di crimpatura
• Stampi di crimpatura intercambiabili
• Componenti di usura compatibili con le generazioni precedenti
• Facile integrazione di contatore meccanico opzionale
• Progettazione durevole per lunga vita utile dei componenti di usura

Note
Le illustrazioni del prodotto sono esemplificative e possono mostrare opzioni o configurazioni specifiche. Soggette a modifiche tecniche e errori.

Specifiche tecniche

• Alimentazione terminale: meccanica
• Direzione di alimentazione: da sinistra
• Passo terminale: fino a 20 mm
• Materiali lavorabili: dipende da materiale e geometria
• Spessore max lamiera: fino a 0,8 mm
• Sezioni conduttore: fino a 6 mm²
• Forza di pressatura: 20 kN
• Corsa: 40 mm
• Altezza di chiusura: 135,78 mm
• Campo di regolazione altezza crimpatura: 1,5 mm ±0,01 mm o 3 mm ±0,02 mm
• Larghezza punzone: 19 mm
• Dimensioni (L x P x A): 190 x 155 x 135 mm (circa)
• Peso: 4,8 kg (circa)
