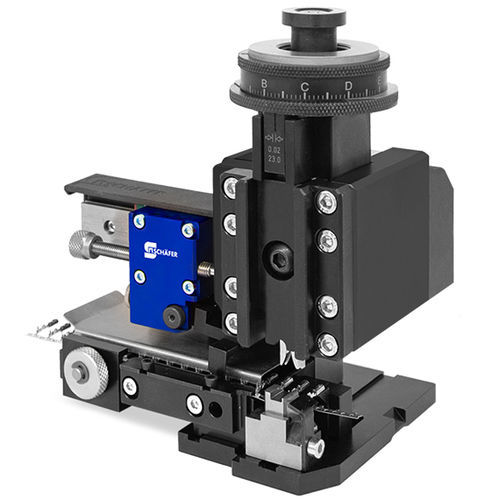

Utensile per aggraffatura pneumatico AirCrimp PL-6

di caviper capicordaper filo

Panoramica del prodotto
Applicatore di crimpatura pneumatico con alimentazione laterale sinistra per crimpatura di terminali ad alta precisione nella produzione di cavi. AirCrimp PL-6 di Schäfer supporta sezioni di conduttore fino a 6 mm² ed è compatibile con presse fino a 20 kN, progettato per semplificare il setup e la manutenzione garantendo regolazioni di precisione.

Regolazione ottimizzata per massima precisione
La testa di regolazione dell'altezza di crimpatura è stata riprogettata per consentire la regolazione indipendente e precisa delle altezze di crimpatura del conduttore e dell'isolante. Il disaccoppiamento meccanico degli anelli di regolazione riduce le interferenze reciproche. Sono disponibili due gamme di regolazione: 1,5 mm con risoluzione 0,01 mm per piccole sezioni e 3 mm con risoluzione 0,02 mm per sezioni maggiori. Opzione di regolazione fine senza attrezzi sulla tavola/dente di alimentazione e cuscinetti a rulli ad alta precisione per migliorare il posizionamento del terminale.

Facilità d'uso e alta compatibilità
I componenti soggetti a usura sono compatibili con le generazioni precedenti di Schäfer. Gli stampi di crimpatura per conduttore e isolante sono rapidamente intercambiabili anche con l'applicatore montato sulla macchina. È possibile integrare un contatore meccanico opzionale per registrare i cicli di crimpatura. L'applicatore si monta tramite dispositivo di serraggio rapido ed è progettato per l'altezza di chiusura standard di 135,78 mm.

Vantaggi

• Regolazione indipendente dell'altezza di crimpatura per conduttore e isolante
• Due gamme di regolazione di precisione (1,5 mm ±0,01 mm; 3 mm ±0,02 mm)
• Opzione di regolazione fine senza attrezzi
• Stampi di crimpatura intercambiabili
• Componenti di usura compatibili con le generazioni precedenti
• Facile integrazione del contatore meccanico opzionale
• Alimentazione terminale pneumatica laterale

Dati tecnici (sintesi)
Alimentazione terminale: pneumatica, alimentazione laterale sinistra
Passo terminale: fino a 40 mm
Spessore max lamiera: fino a 0,8 mm
Sezioni conduttore lavorabili: fino a 6 mm²
Forza di pressatura: 20 kN
Corsa: 40 mm
Altezza di chiusura: 135,78 mm
Intervallo di regolazione dell'altezza di crimpatura: 1,5 mm ±0,01 mm o 3 mm ±0,02 mm
Larghezza punzone: 19 mm
Dimensioni (L x A x P): 190 x 155 x 135 mm (circa)
Peso: 4,8 kg (circa)

Note
Le illustrazioni sono esemplificative e possono mostrare opzioni o equipaggiamenti specifici. Soggetto a errori e modifiche.

Specifiche / caratteristiche tecniche

• Marca: Schäfer
• Modello: AirCrimp PL-6
• Azionamento alimentazione: pneumatico
• Tipo di alimentazione: da sinistra (alimentazione laterale)
• Passo terminale: fino a 40 mm
• Spessore massimo lamiera: fino a 0,8 mm
• Sezioni conduttore processabili: fino a 6 mm²
• Forza di pressatura (max): 20 kN
• Corsa: 40 mm
• Altezza standard di chiusura (pressa): 135,78 mm
• Intervallo di regolazione altezza crimpatura: 1,5 mm ±0,01 mm; 3 mm ±0,02 mm
• Larghezza punzone: 19 mm
• Dimensioni (L x A x P): 190 x 155 x 135 mm (circa)
• Peso: 4,8 kg (circa)
• Opzioni: contatore meccanico, dispositivo di serraggio per regolazione fine senza attrezzi
• Compatibilità: parti di usura e stampi compatibili con le generazioni precedenti; montaggio tramite dispositivo di serraggio rapido; adatto per macchine Schäfer fino a 20 kN
