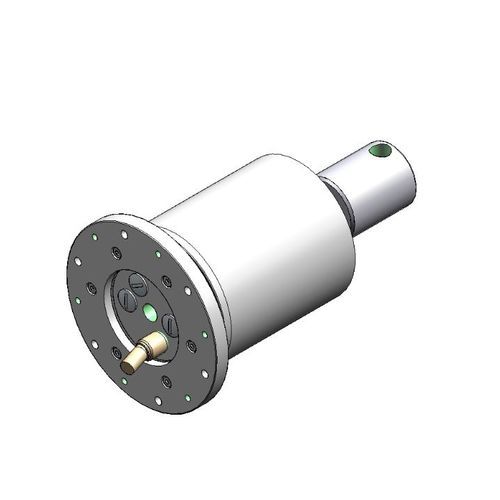

Una delle configurazioni più frequentemente ordinate è il nostro collettore rotante MIA con modulo Ethernet, flangia e giunto rotante per media a 1 canale. I collettori rotanti sono prodotti nella nostra sede di Fürstenfeldbruck (Made in Germany). Il collettore rotante può essere regolato individualmente utilizzando il configuratore MIA. Si tratta di un suggerimento di configurazione molto venduto. Tra i download troverete la brochure del prodotto MIA, che spiega in dettaglio il kit di costruzione.
Ethernet 100Base-TX (CAT.5e) + 4 tracce di segnale (30 V/3 A)
giunto rotante per media a 1 canale da 1/4" per acqua e aria (fino a 10 bar)
Dimensioni: 90 mm di diametro; 190,5 mm di lunghezza; 3 m di cavo ciascuno (statore e rotore)
Diametro flangia: 120 mm
Tecnologia di contatto oro su oro
Durata: fino a 50 milioni di giri
Velocità media: 200 giri/min (max. 400 giri/min)
Classe di protezione: IP50
Alloggiamento: alluminio
Temperatura di funzionamento: da -20°C a +70°C
Lo slip ring può essere utilizzato per qualsiasi protocollo basato su Ethernet. La schermatura consente un elevato livello di sicurezza della trasmissione nelle aree elettromagnetiche. Il collettore rotante viene fornito senza spina: il montaggio della spina viene eseguito individualmente dal cliente.
Campi di applicazione tipici:
Linee di produzione in grandi stabilimenti industriali (ad esempio, linee di produzione di batterie - industria automobilistica, industria alimentare)
Sistemi di produzione in vari settori industriali (tavole rotanti, ingegneria meccanica classica, ad esempio utensili)
---
