Collettore rotante via Ethernet 7KM000152

per applicazioni roboticheper l'industria dell'illuminazioneper avvolgicavo

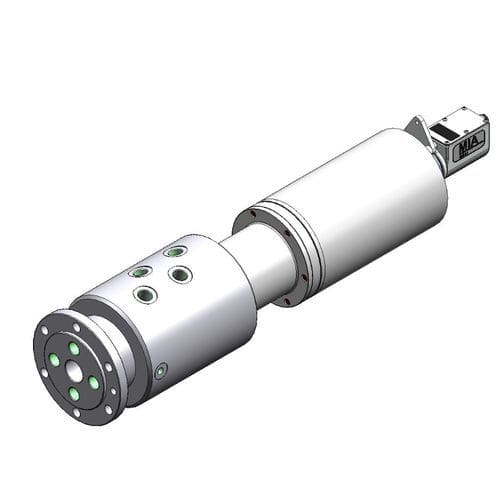

Una delle configurazioni ordinate più di frequente è il nostro collettore rotante MIA con modulo di potenza B (400 V - 18 A), 3 moduli Ethernet e un giunto rotante per media a 4 canali (1/2"). I collettori rotanti sono prodotti nella nostra sede di Fürstenfeldbruck (Made in Germany). Il collettore rotante può essere regolato individualmente utilizzando il configuratore MIA. Si tratta di un suggerimento per la configurazione di un bestseller. Tra i download troverete la brochure del prodotto MIA, in cui il sistema modulare è spiegato in dettaglio. Modulo B: Alimentazione tramite 4 binari più PE (400 V - 18 A ciascuno) 3x Ethernet 100Base-TX (CAT.5e) + 3x 4 tracce di segnale (30 V/3 A) Dimensioni: 140 mm di diametro; 733 mm di lunghezza; 3 m di cavo ciascuno (statore e rotore) Diametro giunto rotante media: 160 mm Tecnologia di contatto oro su oro Durata: fino a 50 milioni di giri Velocità media: 150 giri/min (max. 300 giri/min) Classe di protezione: IP50 Alloggiamento: alluminio Temperatura di funzionamento: da -20°C a +70°C Il modulo B ha quattro tracce di alimentazione e una PE. I moduli P possono essere utilizzati per qualsiasi protocollo basato su Ethernet. La schermatura consente un elevato livello di sicurezza della trasmissione nelle aree elettromagnetiche. Il giunto rotante per media ha 4 canali (1/2") fino a 10 bar. Il collettore rotante viene fornito senza spina: il montaggio della spina viene eseguito individualmente dal cliente. Campi di applicazione tipici: Linee di produzione in grandi stabilimenti industriali (ad esempio, linee di produzione di batterie - industria automobilistica, industria alimentare) Sistemi di produzione in vari settori industriali (tavole rotanti, ingegneria meccanica classica) Azionamenti Riscaldatori
