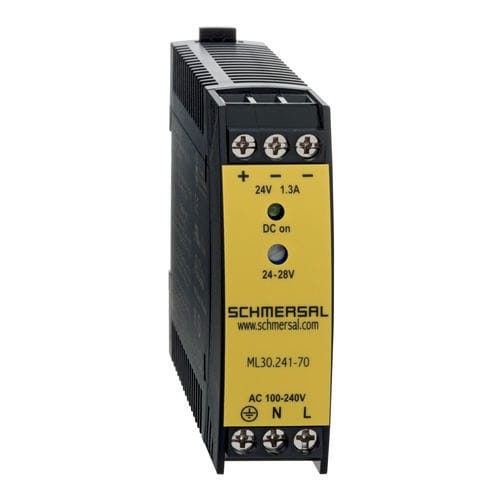

Alimentatore elettrico su guida DIN ML30.241-70

AC/DCad uscita semplicemonofase

Caratteristiche del prodotto

• Alimentatore monofase su guida DIN con ingresso AC a gamma ampia (100–240 VAC)
• Uscita DC regolabile 24–28 V (potenziometro frontale regolabile 22–28 V)
• Potenza di uscita 30 W, corrente massima 1,3 A (24 V) / 1,1 A (28 V)
• Efficienza fino al 89,4% e bobina PFC integrata
• Larghezza compatta 22,5 mm per installazioni ad alta densità
• Montaggio rapido su guida DIN e connessioni a morsetti a vite

Dati d'ordine
Descrizione del tipo di prodotto: ML30.241-70
Numero articolo (codice ordine): 103015923
EAN (Numero articolo europeo): 4030661505275
Numero eCl@ss, versione 12.0: 27-04-07-01
Numero ETIM, versione 7.0: EC002540

Dati generali

• Norme: EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• Stress climatico: IEC 60068-2-30
• Peso lordo: 140 g

Dati generali - Caratteristiche

• Diagnostica di sistema integrata, stato: Sì
• Numero di LED: 1

Dati meccanici

• Montaggio: Si innesta su guide DIN standard secondo IEC 60715

Dati meccanici - Tecnica di connessione

• Tipo di collegamento elettrico: Morsetti a vite
• Sezione cavo, minima: 0,5 mm²
• Sezione cavo, massima: 6 mm²
• Coppia di serraggio dei clip: 1 Nm
• Tipo di cavo consentito: flessibile; conduttore rigido

Dati meccanici - Dimensioni
Larghezza: 22,5 mm
Altezza: 75 mm
Profondità: 91 mm

Condizioni ambientali

• Grado di protezione dell'involucro: IP20
• Temperatura ambiente (esercizio): -10 ... +70 °C
• Temperatura di stoccaggio e trasporto: -40 ... +85 °C
• Resistenza alle vibrazioni: 2 g
• Resistenza agli urti: 30 g 6 ms, 20 g 11 ms (IEC 60068-2-27)
• Grado di inquinamento: 2

Dati elettrici

• Gamma di frequenza: 50 Hz / 60 Hz
• Tensione di funzionamento: 100 ... 240 VAC (-15 % / +10 %)
• Tipo di gamma di tensione: AC
• Tensione nominale di funzionamento: 100 ... 240 VAC
• Corrente di esercizio: 0,3 mA / 0,54 mA
• Tensione AC nominale per comandi, minima (50/60 Hz): 100 VAC
• Tensione di comando AC, massima: 240 VAC
• Tensione di comando DC, minima: 110 VDC; massima: 300 VDC
• Tensione di uscita DC: 24 ... 28 VDC (potenziometro frontale regolabile 22 a 28 V)
• Corrente di uscita massima: 1,1 A / 28 VDC; 1,3 A / 24 VDC
• Potenza di uscita massima: 30 W
• Efficienza: fino al 89,4%
• Bobina PFC integrata

Breve descrizione

• Alimentatore monofase compatto su guida DIN con ingresso AC a gamma ampia e uscita DC regolabile
• Progettato per montaggio rapido su guida DIN e installazioni compatte (larghezza 22,5 mm)

Specifiche tecniche

• Modello: ML30.241-70
• Numero articolo: 103015923
• EAN: 4030661505275
• Tensione d'ingresso: 100-240 VAC (-15% / +10%)
• Frequenza: 50 / 60 Hz
• Tensione di uscita: 24-28 VDC (regolabile 22-28 V)
• Potenza di uscita: 30 W
• Corrente di uscita max.: 1,3 A (24 VDC) / 1,1 A (28 VDC)
• Efficienza: fino al 89,4%
• Dimensioni (L × A × P): 22,5 mm × 75 mm × 91 mm
• Peso (lordo): 140 g
• Classe di protezione: IP20
• Temperatura di esercizio: -10 ... +70 °C
• Temperatura di stoccaggio: -40 ... +85 °C
• Montaggio: Guida DIN secondo IEC 60715
• Connessione: Morsetti a vite, 0,5 ... 6 mm²
• Grado di inquinamento: 2
