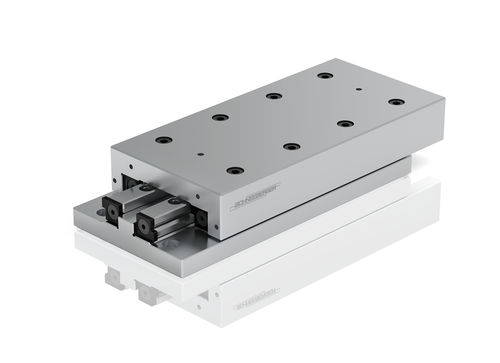

Tavola di guida a vite NK Series

lineare

– Esecuzione monoasse in acciaio o in ghisa, a seconda del calibro – 5 calibri – Equipaggiate con gabbie a rulli o a sfere – Lunghezze da 25 a 510 mm – Corse da 10 a 450 mm – Ampi campo di applicazioni grazie a una grande varietà di dimensioni – Per le massime esigenze di precisione – Per le massime accelerazioni con FORMULA-S Materiali Grandezze NK 1 e 2 = acciaio Grandezze NK 3, 6 e 9 = ghisa Esecuzione normale Le tavole a rulli del tipo NK consistono di corpi superiori e inferiori nonché delle relative guide lineari tipo R. Tutte le tavole sono equipaggiate con gabbie a rulli tipo AC e terminali tipo GB. Si addicono sia al montaggio orizzontale che verticale. Il corpo inferiore è provvisto di fori di fissaggio normalizzati. I lati opposti alle viti di registrazione, del corpo superiore e di quello inferiore, possono essere utilizzati quali battute di riscontro. Nella versione standard la limitazione della corsa avviene tramite due viti nel corpo superiore e una in quello inferiore. Queste viti sono in grado di assorbire soltanto forze o colpi di piccola entità nel senso della corsa e non si possono utilizzare quali battuta di riscontro. Con FORMULA-S le viti non sono più neccessarie, grazie al sistema di gabbia assistita.
