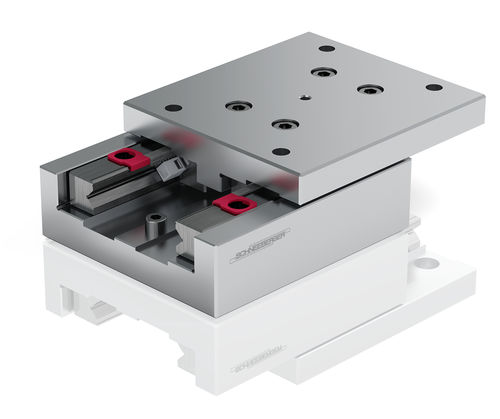

Tavola di guida a vite NKL Series
lineare

tavola di guida a vite
tavola di guida a vite
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
a vite
Specificazioni
lineare

Descrizione

* Modello ad asse singolo * Struttura leggera, componenti della tavola in alluminio * 4 misure * Con gabbie a rulli * Lunghezze da 25 a 410 mm * Corse da 10 a 280 mm * Per accelerazioni elevate disponibilità con FORMULA-S Materiale Alluminio Modelli standard Le tavole anti-attrito NKL sono costituite da sezioni superiori ed inferiori di eguale lunghezza, nonché da cuscinetti lineari di tipologia R. Tutte le tavole possiedono gabbie a rulli AC e pezzi terminali GB; il montaggio può essere effettuato sia verticalmente che orizzontalmente. Entrambe le sezioni presentano fori di fissaggio standardizzati. I lati opposti alle viti di arresto in tali sezioni possono essere utilizzati a scopi di assemblaggio o fissaggio. Per quanto concerne il modello standard, il limite-corsa viene definito tramite due viti nella sezione superiore ed una vite in quella inferiore. Dette viti sono in grado di sopportare soltanto piccole forze od impatti nella direzione di movimento, per cui non andrebbero usate come fermi. Con l’innovativa FORMULA-S, tuttavia, le viti non risultano più necessarie, grazie al ‘sistema a gabbia ausiliaria’.
