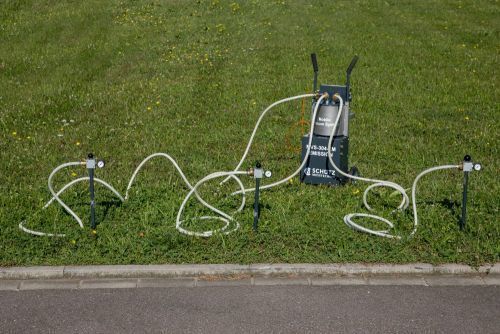

Sistema di monitoraggio delle emissioni MVS 304-EM

di concentrazionedi gasdi misura

Con il REGOLAMENTO DEL PARLAMENTO EUROPEO E DEL CONSIGLIO sulla riduzione delle emissioni di metano nel settore dell'energia e che modifica il regolamento (UE) 2019/942 (regolamento UE sulle emissioni di metano), diventa necessario il rilevamento metrologico delle emissioni di metano durante il funzionamento tecnico delle reti di trasporto e distribuzione del gas: La misurazione della quantità di emissioni con il metodo dell'aspirazione serve a rilevare con precisione i tassi di emissione di metano nei punti di perdita identificati nella rete di gasdotti. I valori ottenuti da questa misurazione delle emissioni corrispondono alla misurazione nel punto di perdita nel terreno e non devono essere confrontati con le misurazioni in superficie. È possibile collegare fino a sei sonde. Nell'MVS 304-EM viene misurata la portata e la concentrazione nel flusso di gas estratto con l'analizzatore di gas.Metodo di copertura: La misurazione della quantità di emissioni con il metodo della copertura serve a rilevare con precisione i tassi di emissione di metano in superficie. I valori ottenuti da questa misurazione delle emissioni non corrispondono a quelli del punto di perdita nel terreno. Nell'MVS 304-EM, la portata viene misurata e la concentrazione nel flusso di gas estratto viene misurata con l'analizzatore di gas. Questo metodo si caratterizza per la sua velocità e semplicità nelle applicazioni pratiche sul campo. La misura viene completata in breve tempo. Se si desidera la quantità di gas in uscita direttamente nel punto di perdita, è possibile misurarla con l'MVS 304-EM e un telo di copertura dopo lo scavo.Calcolo della quantità di emissioni: Per la determinazione della quantità di emissioni e la creazione della documentazione per ogni misurazione, è disponibile un portale internet specifico per il cliente.Misurazione diretta delle emissioni: Campionamento ad alto flusso (HFS) per i componenti delle tubazioni e misurazioni delle emissioni a livello di sistema. I teli HFS sono disponibili in diverse misure e possono essere fissati a raccordi, valvole, sfiati o sistemi GRDM a tenuta di gas utilizzando chiusure in velcro a tutto tondo. Il tubo di aspirazione viene collegato tramite attacchi rapidi e le diverse dimensioni assicurano che sia le sorgenti puntuali (ad es. premistoppa, flange, manometri) che i raccordi più grandi siano completamente chiusi. La procedura corrisponde al metodo HFS stabilito nell'industria per la misurazione quantitativa delle emissioni fuggitive. Nel campionamento ad alto flusso, l'intero pennacchio di perdite viene estratto insieme all'aria ambiente con un flusso di volume elevato. Non è necessaria una sigillatura/tappatura completa come nel caso dei sacchi. Il flusso volumetrico totale e la concentrazione di metano vengono registrati sul lato del dispositivo e utilizzati per calcolare la quantità di emissioni in g/h.Procedura di misurazione (guida pratica):Fissare il telo il più possibile senza tensioni e senza correnti d'aria, fissando l'allacciatura.Collegare l'MVS304-EM all'attacco rapidoAvviare la misurazione e attendere la stabilizzazione; le misurazioni individuali tipiche richiedono alcuni minuti per garantire valori stabili di concentrazione e di flusso.Fotografare l'impostazione della misurazioneCaricare i dati sul portaleApplicazioni e note degli standard: Il metodo è adatto a tutti, dalle flange ai sistemi GRDM, ed è ancorato alle linee guida europee per la quantificazione del metano nelle reti di trasporto del gas, nelle reti di distribuzione e nello stoccaggio/LNG (CEN/TS 17874:2022: Identificazione e quantificazione delle fonti rilevanti per le emissioni, fasi metodologiche). Nell'ambito di OGMP 2.0, l'HFS è raccomandato come approccio di misurazione a livello di fonte/componente per la rendicontazione di livello superiore (livello 4/5). Gli attuali documenti tecnici di orientamento e i modelli supportano l'analisi dell'incertezza e la gestione dei dati: Garantire una copertura completa, selezionare le dimensioni dell'involucro in modo che l'intera perdita si trovi all'interno del campo di aspirazione, evitare percorsi di perdita controllando l'aspirazione completa ai bordi.MVS 304-EMSulla stazione mobile per il vuoto è possibile far funzionare contemporaneamente fino a sei sonde di aspirazione o, in alternativa, collegare il coperchio per il metodo di copertura.La gestione dell'MVS 304-EM è semplice e di facile utilizzo. Un sistema di filtraggio a due stadi trattiene l'acqua e lo sporco. Il filtro può essere sostituito facilmente con poche operazioni.Dati tecnici MVS 304-EM:Tensione nominale: 230 V - 50 HzPotenza del motore: 0,5 kWPortata: max. 14 m³/hVuoto: circa 850 mbarPeso: circa 33 kgDimensioni: L x L x H, 32 x 47 x 65 cmMisura del flusso: 0-250 l/minConsegna:Tappetino di copertura MVS 304-EMA circa 1x2mCertificato di ispezioneManuale d'usoAccessori:209.793 Set di sonde209.791 Set di sonde di aspirazione ad espansione (max. 6 sonde collegabili)204.361 Adattatore per dispositivi con attacco da 20 mm204.442 Kit di montaggio telescopico MVS302 completoSpecifiche tecniche/Caratteristiche:Dispositivo di misurazione delle emissioni di metano con metodo di copertura o perforazioneFino a sei sonde collegabiliCampionamento ad alto flusso (HFS) compatibile230 V - 50 Hz, motore da 0,5 kWPortata massima: 14 m³/hVuoto: circa 850 mbarPeso: circa 33 kgDimensioni: 32 x 47 x 65 cmMisura del flusso: 0-250 l/minSistema di filtrazione a due stadiInclude tappetino di copertura, certificato di ispezione, manuale d'uso
