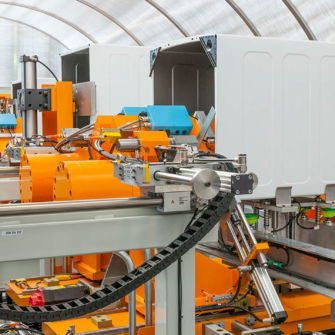

Linea di assemblaggio completamente automatica

per movimentazionecon carico/scarico automatizzatoper il settore degli elettrodomestici

Panoramica del prodotto
La linea di assemblaggio scocche per lavatrice Scott è un sistema di clinch completamente automatico progettato per produzione ad alto volume. La linea raggiunge un tempo di ciclo di circa 20 secondi e una lunghezza totale dell'impianto di 22 metri. Le staffe vengono caricate da un robot guidato da un sistema di visione. Le stazioni di clinch utilizzano utensili BTM e un meccanismo idraulico/meccanico progettato da Scott. Il sistema è conforme a CE e opera a circa 75 dBa.

Assemblaggio scocche

• Automatico: Linea di clinch completamente automatica per scocche di lavatrice. Caricamento robotizzato delle staffe guidato dal sistema di visione. Alimentazione automatica delle viti dei piedini tramite alimentatore a tramoggia con controllo preciso della coppia. La linea di clinch è dotata di utensili BTM e di un meccanismo idraulico/meccanico specializzato sviluppato da Scott.
• Velocità: Lunghezza totale dell'impianto 22 metri; tempo di ciclo di produzione circa 20 secondi per unità.
• Sicurezza: Impianto completamente protetto con porte scorrevoli protettive trasparenti collegate alla macchina e interbloccate con serrature di sicurezza, monitorate da un PLC di sicurezza. Ulteriori aperture protette da barriere fotoelettriche per soddisfare gli standard di sicurezza richiesti.
• Stabilità: Progettazione strutturale standard, avanzata e stabile di Scott. Orientamento automatico degli utensili e sistema di clinch affidabile per una qualità di assemblaggio coerente.
• Rumore: Funzionamento silenzioso intorno a 75 dBa.

Caratteristiche tecniche / specifiche

• Tempo di ciclo: circa 20 secondi per unità.
• Lunghezza totale dell'impianto: 22 metri.
• Automazione: linea di assemblaggio clinch completamente automatica con caricamento robotizzato delle staffe guidato da sistema di visione.
• Sistema clinch: giunzioni clinch affidabili con utensili BTM e un meccanismo idraulico e meccanico specializzato di Scott.
• Alimentazione viti piedini: alimentatore a tramoggia automatico con controllo preciso della coppia.
• Sistemi di sicurezza: porte scorrevoli protettive trasparenti con interblocco e serrature; monitoraggio PLC di sicurezza; aperture protette da barriere fotoelettriche.
• Normative: conforme a CE.
• Livello di rumore: ~75 dBa.
• Struttura: progettazione strutturale avanzata e stabile; orientamento automatico degli utensili.
