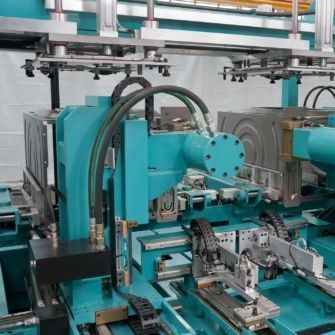

Linea di produzione per pezzi metallici

automaticaad alta velocitàin continuo

Panoramica
Linea di pressatura e assemblaggio Scott per carcasse di lavatrice. Progettata per produzioni ad alto rendimento con una pressa 800T che garantisce un tempo di ciclo rapido di 4,5 s (senza fondazioni) in funzione della configurazione. Due modalità di alimentazione disponibili: a pila o a bobina. La linea integra un sistema di sicurezza intelligente conforme ai requisiti CE.

Automatica

• Operazioni di pressatura e clinching completamente automatiche per assemblaggi di carcasse.
• Configurazione della linea: unità di pressa per saldatura più cinque presse collegate in linea per produzione continua.
• Alimentazione dei materiali: scelta tra alimentazione a pila o a bobina in base alle esigenze produttive.
• Linea di clinching: utilizza utensili BTM e un meccanismo idraulico e meccanico progettato da Scott.

Velocità

• Lunghezza totale dell'impianto: 44 m.
• Tempo di ciclo della linea: fino a 12 secondi (dipende dalla configurazione).
• Tempo di ciclo pressa 800T: circa 4,5 s (senza fondazioni), dipendente dalla configurazione.

Sicurezza

• Portelli protettivi scorrevoli trasparenti collegati alla macchina e bloccati con interblocchi di sicurezza; supervisionati da un PLC di sicurezza.
• Altre aperture protette da barriere fotoelettriche per soddisfare gli standard di sicurezza richiesti.

Stabilità

• Progetto strutturale standard, avanzato e stabile sviluppato da Scott.
• Posizionamento automatico degli utensili per setup e cambi rapidi e ripetibili.
• Ingombro compatto delle presse; in configurazione standard generalmente non richiedono fondazioni speciali.

Rumore

• Livello di rumore di esercizio tipico: circa 80 dBA.

Caratteristiche / specifiche tecniche

• Nome commerciale: Linea di pressatura e assemblaggio per carcasse di lavatrice.
• Pressa 800T: tempo di ciclo dichiarato 4,5 s (senza fondazioni) — dipende dalla configurazione.
• Composizione della linea: unità di pressa per saldatura + 5 presse in linea.
• Opzioni di alimentazione: alimentazione a pila o a bobina.
• Linea di clinching: utensili BTM; meccanismo idraulico e meccanico progettato da Scott.
• Lunghezza totale dell'impianto: 44 m.
• Tempo di ciclo produzione (linea): fino a 12 s in base alla configurazione.
• Sicurezza: portelli protettivi scorrevoli con interblocco, supervisione PLC di sicurezza, barriere fotoelettriche alle aperture.
• Livello di rumore: ~80 dBA.
• Ingombro pressa: compatto; normalmente non è richiesta fondazione speciale in configurazione standard.
