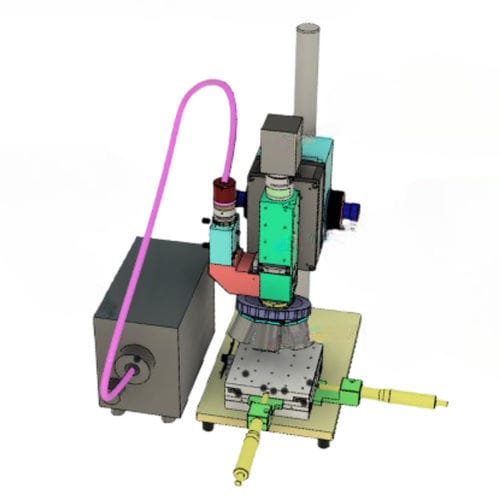

Telecamera digitale SDV series

con scansione di area2Dper microscopio

Panoramica
Questa camera integra sensori InGaAs Sony (SONY IMX990 / SONY IMX991) introdotti a maggio 2020 e offre sensibilità dal visibile al SWIR (400 nm–1700 nm). È progettata per applicazioni SWIR industriali come l'ispezione posteriore dei pattern sui wafer di silicio e la microscopia IR.

Tipo USB3 (sintesi)
Modello: SDV-990A-USB3 / SDV-991A-USB3
Sensore: SONY IMX990 / SONY IMX991
Risoluzione: 1280(H) x 1024(V) / 640(H) x 512(V)
Dimensione pixel: 5 µm x 5 µm
Area di scansione: 6,4 mm x 5,12 mm (Diagonale = 8,2 mm) / 3,2 mm x 2,56 mm (Diagonale = 4,1 mm)
Interfaccia: USB3.0
Otturatore: Otturatore globale
Gamma spettrale: 400 nm – 1700 nm
Frequenza fotogrammi: 12 bit (fino a 72 fps per IMX990; fino a 137 fps per IMX991)
SNR: 51 dB
Alimentazione: Ingresso DC 12V
Attacco obiettivo: Attacco C
Temperatura operativa: 10 – 40 °C
Temperatura di stoccaggio: 0 – 60 °C
Dimensioni: 71,6 (L) x 61,5 (A) x 78,0 (P) mm (escluse sporgenze)

Tipo Camera Link (sintesi)
Modello: SDV-990A-CL / SDV-991A-CL
Sensore: SONY IMX990 / SONY IMX991
Risoluzione: 1280(H) x 1024(V) / 640(H) x 512(V)
Dimensione pixel: 5 µm x 5 µm
Area di scansione: 6,4 mm x 5,12 mm (Diagonale = 8,2 mm) / 3,2 mm x 2,56 mm (Diagonale = 4,1 mm)
Interfaccia: Camera Link
Connettore di uscita: SDR26pin
Otturatore: Otturatore globale
Gamma spettrale: 400 nm – 1700 nm
Tempo di esposizione: 20,3 µs – 2 s
Frequenza fotogrammi: 12 bit (fino a 72 fps per IMX990; fino a 137 fps per IMX991)
SNR: 51 dB
Alimentazione: Ingresso DC 12V
Attacco obiettivo: Attacco C
Temperatura operativa: 10 – 40 °C
Temperatura di stoccaggio: 0 – 60 °C
Dimensioni: 71,6 (L) x 61,5 (A) x 78,0 (P) mm (escluse sporgenze)

Grafico e esempi d'uso
La pagina prodotto include un grafico dell'efficienza quantica relativa in funzione della lunghezza d'onda per i sensori IMX990/IMX991. Casi d'uso tipici: microscopia IR e imaging del retro delle wafer di silicio sotto diverse condizioni di illuminazione.

Caratteristiche / specifiche tecniche

• Tipi di sensore: SONY IMX990 (1,3MP) e SONY IMX991 (0,32MP)
• Tecnologia sensore: InGaAs (sensibile al SWIR)
• Sensibilità in lunghezza d'onda: 400 nm – 1700 nm
• Risoluzioni: 1280 x 1024 (IMX990), 640 x 512 (IMX991)
• Dimensione pixel: 5 µm x 5 µm
• Aree di scansione: 6,4 mm x 5,12 mm (IMX990), 3,2 mm x 2,56 mm (IMX991)
• Interfacce: USB3.0 (SDV-990A-USB3 / SDV-991A-USB3) e Camera Link (SDV-990A-CL / SDV-991A-CL)
• Connettore di uscita (Camera Link): SDR26pin
• Otturatore: Sistema di otturatore globale
• Frequenza fotogrammi / profondità bit: 12 bit; fino a 72 fps (IMX990) e fino a 137 fps (IMX991)
• SNR: 51 dB
• Tempo di esposizione (Camera Link): 20,3 µs – 2 s
• Alimentazione: Tensione di ingresso DC 12V
• Attacco obiettivo: Attacco C
• Temperatura operativa: 10 – 40 °C
• Temperatura di stoccaggio: 0 – 60 °C
• Dimensioni: 71,6 (L) x 61,5 (A) x 78,0 (P) mm (escluse sporgenze)
• Esempio di applicazione principale: Ispezione del retro dei pattern su wafer di silicio; microscopia IR e altre attività di imaging SWIR
