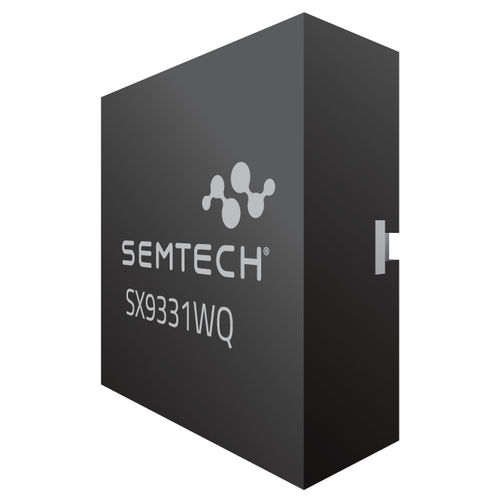

Sensore di prossimità capacitivo SX9331WQ

quadratoserieprogrammabile

L'SX9331WQ è un sensore di prossimità capacitivo intelligente a 5 canali per lo Smart Human Sensing e per altre applicazioni di prossimità e tattili complesse. È dotato di un esclusivo Smart Human Engine in grado di discriminare con precisione tra un oggetto inanimato e un corpo umano. Funzionando direttamente con una tensione di alimentazione di 2,7-3,6 V, l'SX9331WQ emette i suoi dati tramite il bus seriale I2C. La porta del bus di comunicazione seriale I2C è compatibile con il controllo host a 1,8 V per segnalare il rilevamento del corpo/la prossimità e per facilitare la regolazione dei parametri. Al rilevamento della prossimità, l'uscita NIRQ si attiva, consentendo all'utente di determinare la distanza relativa di prossimità o semplicemente di ottenere un'indicazione del rilevamento. L'SX9331WQ include un controller di autocalibrazione on-chip che esegue regolarmente regolazioni della sensibilità per mantenere le massime prestazioni in un'ampia variazione di temperatura, umidità e ambienti rumorosi, semplificando lo sviluppo del prodotto e migliorando le prestazioni. Caratteristiche 2.tensione di alimentazione in ingresso 7-3,6 V Fino a 5 ingressi per sensori capacitivi ad alte prestazioni Motore umano intelligente brevettato su chip Risoluzione della capacità fino a 1aF Compensazione offset della capacità fino a 300pF Soglie multiple per ogni ingresso di rilevamento Configurazioni separate per ogni ingresso Calibrazione automatica Fino a 2 driver LED Corrente di uscita fino a 20 mA per IO Controllo dell'intensità (PWM a 256 passi) Consumo di energia bassissimo Modalità attiva: 27 uA Modalità Doze: 7 uA Modalità Sleep: 1,1 uA Interfaccia seriale I2C 2 sottoindirizzi selezionabili dal pin Interrupt programmabile o pin di stato in tempo reale -funzionamento da 40°C a +105°C
