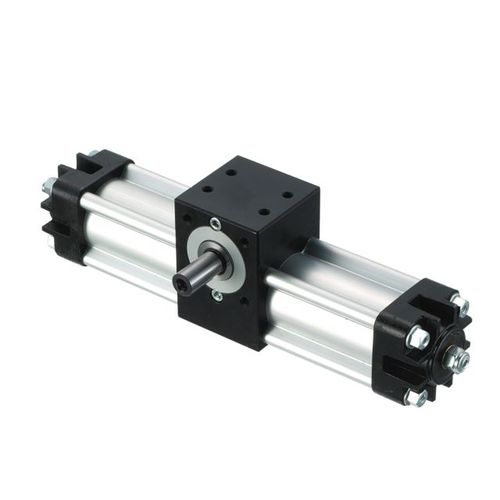

Cilindro rotativo RX series (WR)

pneumaticoa pistonecon pignone e cremagliera

Attuatori rotativi pneumatici - Serie WR Commercializzati da SENGA, i cilindri rotanti della serie WR sono progettati per trasformare la traiettoria lineare del pistone in una traiettoria rotatoria accoppiando la cremagliera e il pignone. Le versioni standard di questi cilindri sono predisposte per l'eventuale installazione di sensori magnetici (serie FM 100) e la regolazione dell'angolo di rotazione è possibile su tutti i modelli (± 5°). La serie WR è disponibile in 7 alesaggi di 32, 40, 50, 63, 80, 100 e 125 mm. Questi cilindri hanno teste in lega di alluminio, un tubo con profilo estruso in lega di alluminio da 20 μm e un corpo centrale in alluminio anodizzato... ✔ Rotary Regolazione dell'angolo di rotazione Fluido: aria compressa filtrata, lubrificata o meno Temperatura di funzionamento: tra 0 °C e +80 °C - (con aria secca -20°C) Pressione: tra 1 bar e 10 bar Materiali: alluminio - lega Cremagliera: acciaio standard Scarpa: resina acetalica Perni di decelerazione: lega di alluminio Pistone: monoblocco in gomma NBR 70 shore Un sigillo: NBR. Angoli di rotazione standard: 90°, 180°, 270°, 360° - Regolazione dell'angolo di rotazione: ± 5
