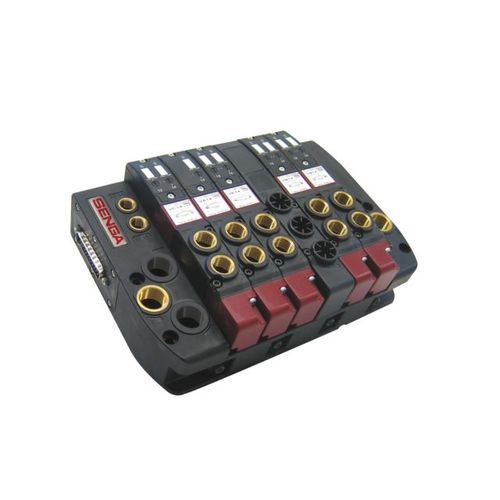

Sistema di distribuzione modulare con connessione multipolare per aria compressa - Serie SIM 150
La serie SIM 150 è una serie di sistemi di distribuzione modulari con connessione multipolare per l'aria compressa. Combina la flessibilità e la facilità di montaggio tipiche delle valvole sottobase con i vantaggi del più avanzato sistema di cablaggio elettrico e pneumatico della batteria.
Una speciale elettrovalvola doppia, situata sullo stesso lato della valvola, è in grado di fornire modelli bistabili. Fa sì che la batteria occupi poco spazio.
Un sistema di montaggio semplice e intuitivo permette di assemblare rapidamente qualsiasi tipo di configurazione, garantendo una grande versatilità di utilizzo.
La gamma SIM 150 permette la realizzazione di veri e propri sistemi integrati fino a 20 distributori elettropneumatici bistabili per soddisfare efficacemente le numerose esigenze applicative.
Fluido: aria filtrata con o senza lubrificazione (se si usa la lubrificazione, deve essere costante) Temperatura di lavoro: tra -5 °C e +50 °C
Numero massimo di elettrovalvole: 20
numero massimo di piloti: 40
Tensione: 24 V - DC ±10%.
Potenza: 1,3 W
Configurazione elettrica: PNP
Collegamento elettrico: connettore multipolare 25 pin (da 2 a 10 stazioni di elettrovalvole) connettore multipolare 44 pin (da 2 a 20 stazioni di elettrovalvole)
Grado di protezione: IP40: connessione multipolare standard a 25 pin IP65: connessioni multipolari a 25 e 44 pin
Sistema avanzato di cablaggio elettrico e pneumatico della batteria
Piccolo ingombro
Installazione rapida
