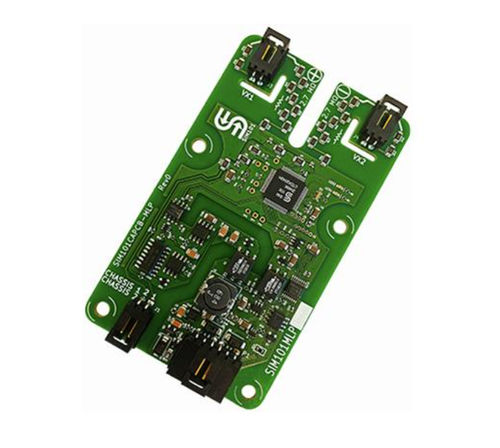

Controllore di isolamento SIM100MLP

Sensata | Sendyne SIM100MLP è il primo dispositivo di monitoraggio dell'isolamento ad alta tensione / monitoraggio dell'isolamento / IMD per veicoli elettrici (EV/HEV) e stazioni di ricarica in grado di funzionare correttamente anche quando la batteria è attiva e subisce forti variazioni di tensione. Il SIM100MLP monitora continuamente la resistenza di isolamento tra il sistema di alimentazione IT (Isolated Terra) di un veicolo e il telaio per rilevare il deterioramento dell'isolamento e livelli potenzialmente pericolosi di corrente di dispersione. Il modulo rileva non solo le perdite resistive, ma anche l'energia immagazzinata capacitivamente che potrebbe essere dannosa per gli operatori umani. Grazie a un algoritmo avanzato, brevettato e in attesa di brevetto, il modulo è in grado di rilevare tutte le fonti di dispersione, compresi i guasti simmetrici e asimmetrici multipli e simultanei, nonché i percorsi resistivi tra il telaio e i punti della batteria con lo stesso potenziale del telaio. In caso di guasto di isolamento, l'unità identifica la posizione del guasto rispetto ai terminali della batteria. Gli ingressi di tensione VX1 (Vp) e VX2 (Vn) collegati alla batteria possono misurare ±1,1 kV (max, vedere le opzioni di ordinazione per altri intervalli) in riferimento allo chassis (0 V). Le comunicazioni avvengono tramite un'interfaccia CAN 2.0B isolata e l'unità opera in un ampio intervallo di temperature, da -40 °C a +105 °C/+125 °C, senza connettori.
