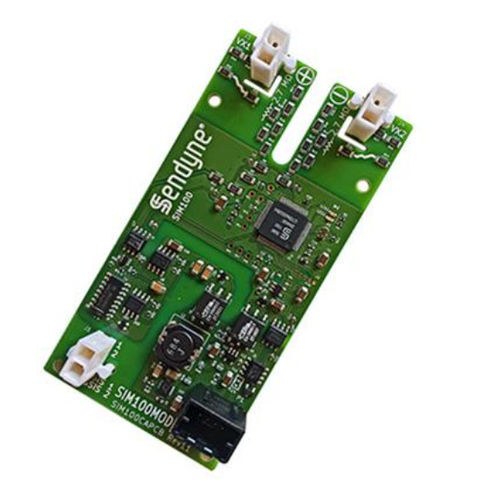

Controllore di isolamento SIM100MOD

Sensata | Sendyne SIM100MOD è il primo dispositivo di monitoraggio dell'isolamento ad alta tensione / monitoraggio dell'isolamento / IMD per veicoli elettrici (EV/HEV) e stazioni di ricarica in grado di funzionare correttamente anche quando la batteria è attiva e subisce forti variazioni di tensione. Il SIM100MOD monitora continuamente la resistenza di isolamento tra il sistema di alimentazione IT (Isolated Terra) di un veicolo e il telaio per verificare il deterioramento dell'isolamento e i livelli potenzialmente pericolosi di corrente di dispersione. Caratteristiche - Misura la tensione di ciascun terminale della batteria rispetto al telaio - Segnala la tensione della batteria - Funziona normalmente mentre la batteria presenta forti escursioni e variazioni di tensione - Misura e riporta le resistenze di dispersione modellate secondo il modello adattato dagli standard di sicurezza ISO6469-1, FMVSS §571.305 e altri - Riporta la resistenza di isolamento calcolata in Ω/V secondo i requisiti degli standard di sicurezza - Misura e riporta il valore della capacità da ciascun terminale della batteria al telaio - Calcola e riporta l'energia immagazzinata dalla capacità totale tra la batteria e il telaio - Controlla costantemente i collegamenti delle linee di rilevamento della tensione ai terminali della batteria; segnala i collegamenti inadeguati - Monitora continuamente il collegamento dell'unità al telaio; segnala i collegamenti inadeguati Offre un'elevata immunità ai disturbi di modo comune che possono essere presenti sui terminali della batteria - Memorizza in modo non volatile il valore della tensione massima (di progetto) della batteria (utilizzato nei calcoli della resistenza di isolamento e dell'energia immagazzinata).
