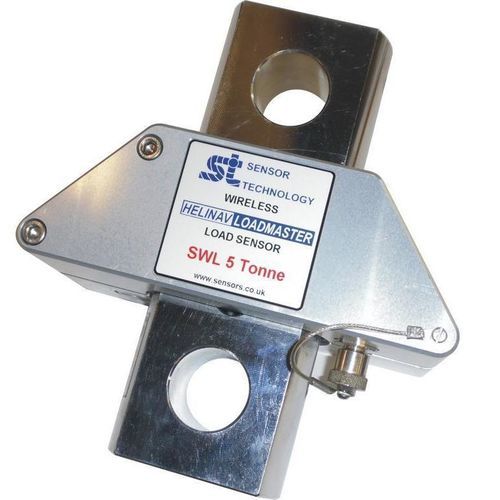

Cella di carico a trazione HLM-LC

tipo travemonoassialeper ponte estensimetrico

Panoramica
Il sensore di carico wireless HeliNav LoadMaster è un sensore di trazione in acciaio inossidabile basato su estensimetri, progettato per misurare i carichi sospesi sotto elicottero. Fornisce trasmissione wireless in tempo reale e registrazione locale dei dati per l'analisi post-volo. L'unità opera nella banda globale a 2,4 GHz con due antenne interne rinforzate e utilizza correzione degli errori e data whitening per garantire una telemetria affidabile.

Vantaggi principali

• Funzionamento wireless per installazione e rimozione rapide tra velivoli
• Portata radio fino a 100 m per flessibilità delle operazioni a terra
• Frequenza di campionamento fino a 10 Hz per monitoraggio quasi in tempo reale
• Memoria interna da 32 MBit che memorizza fino a 280 ore di dati
• Alimentazione esterna 11–28 V (ricaricabile) per integrazione con i sistemi di bordo
• Connessione USB per il download dei dati su PC
• Software PC fornito per configurazione e esportazione dati
• Spegnimento automatico configurabile per risparmio energetico
• Doppia antenna interna rinforzata per maggiore affidabilità del collegamento
• Conforme a FCC Part 15
• Dati esportabili in Excel per analisi e report

Compatibilità e interfacce

• Compatibile con HeliNav Handheld Receiver per ricevere e visualizzare dati da più sensori
• Compatibile con HeliNav Receiver Interface per output dati via RS232/RS422 o canali analogici/digitali per integrazione
• Compatibile con HeliNav Cockpit Display per visualizzazione carico in cabina o su finestrino, formati selezionabili dall'utente

Caratteristiche tecniche

• Tipo di sensore: basato su estensimetro, sensore di trazione in acciaio inossidabile
• Banda wireless: 2,4 GHz banda ISM armonizzata a livello mondiale
• Antenne: doppia antenna interna rinforzata
• Affidabilità radio: correzione degli errori e data whitening
• Portata di trasmissione: fino a 100 m (linea di vista, soggetta all'ambiente)
• Frequenza di aggiornamento: fino a 10 campioni al secondo
• Memoria interna: 32 MBit (circa fino a 280 ore di dati campionati)
• Download dati: connessione USB a PC
• Alimentazione: esterna 11–28 V (ricaricabile)
• Uscite (tramite ricevitore/interfaccia): RS232, RS422, analogiche o digitali a seconda delle necessità
• Software: software PC di configurazione e export fornito
• Norme: FCC Part 15
