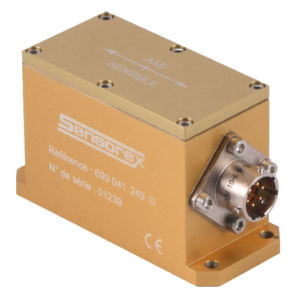

Inclinometro 1 asse SX41200 series

con uscita in correntemeccanicoottico

Gli inclinometri/accelerometri della serie SX412xx di SENSOREX sono trasduttori strumentali ad anello chiuso. L'elemento sensibile è un pendolo galvanometrico associato a un sensore ottico di posizione. Questa tecnologia consente di ottenere inclinometri molto sensibili (<0,5 secondi d'arco), senza isteresi, con una precisione dell'ordine di 1,10-4 del campo di misura e con un'ampia dinamica. Lo strumento è alimentato da una singola tensione non regolata (da 10 V a 30 V CC). L'uscita è un loop di corrente 4-20mA o una tensione bidirezionale di ±5V. L'uscita è proporzionale al seno dell'angolo (componente dell'accelerazione di gravità). Il robusto alloggiamento e lo smorzamento idromeccanico dell'elemento sensibile consentono di utilizzare questo dispositivo in ambienti severi (urti e vibrazioni). Teoria della misurazione Quando il sensore è sottoposto a un certo angolo alfa, la massa pendente tende a muoversi nella direzione dell'inclinazione. La sua posizione viene rilevata e convertita in una corrente che viene restituita al galvanometro per riportarlo alla posizione iniziale. Questa corrente, proporzionale alla gravità misurata, viene rilevata da un resistore di precisione e fornisce l'uscita. L'accelerazione "a" è uguale a: a = g * sin α Con g, l'accelerazione di gravità Dopo la regolazione di fabbrica del bias e della sensibilità, l'uscita in tensione o in corrente è data dalla seguente formula: Segnale di uscita = S * sin α + Bias Con: -S, la sensibilità dell'inclinometro espressa in V/g o A/g. -Bias; la tensione (corrente) di uscita per una pendenza nulla (2,5 V / 12 mA). S e Bias sono forniti nel rapporto di misura consegnato con ogni prodotto. Per trovare l'angolo, è necessario applicare la seguente formula: α = Arcsin((Output-Bias)/S)
