Sensore di posizione a cavo XL60H
senza contattopotenziometricomagnetico

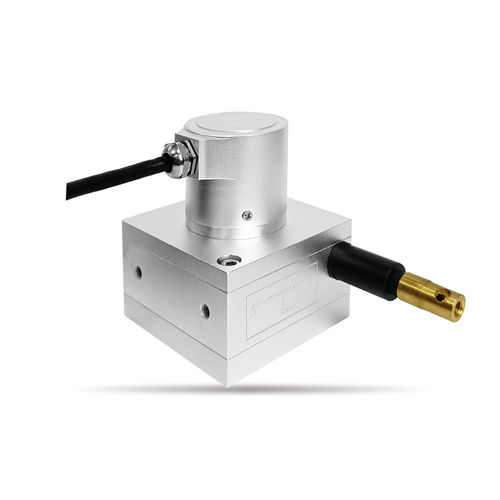

Sensore di posizione a cavo - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - senza contatto / potenziometrico / magnetico
Sensore di posizione a cavo - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - senza contatto / potenziometrico / magnetico
Sensore di posizione a cavo - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - senza contatto / potenziometrico / magnetico - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di SENTOP by Shanghai Sibo M&E Co., Ltd.

Caratteristiche

Tipo
a cavo
A contatto / senza contatto
senza contatto
Tecnologia
potenziometrico, magnetico, ad effetto Hall, a resistenza
Segnale di uscita
con uscita analogica, con uscita potenziometrica
Oggetto da misurare
trasparente
Indice di protezione
IP65, IP54
Applicazioni
ad uso industriale, per ambienti difficili, per il settore della robotica, per uso prolungato, per l’idraulica mobile, per lunghe distanze, per attuatore, di carico degli assi, per automazione, per zone pericolose
Altre caratteristiche
assoluto, compatto, robusto, di precisione, ad alta risoluzione, a prova d'urto, in acciaio inossidabile, resistente alle vibrazioni, economico, rettangolare, flessibile, ad alta distanza di captazione
Range di misura

Min.: 600 mm
(23,62 in)

Max.: 1.500 mm
(59,06 in)

Tensione di alimentazione

5 V, 24 V

Temperatura ambiente

Min.: -30 °C
(-22 °F)

Max.: 85 °C
(185 °F)

Descrizione

Prodotto
Sensore a fune XL60H. Integra un potenziometro senza contatto (SENTOP R22M) per la misura dello spostamento lineare ad alta risoluzione fino a 1500 mm.

Caratteristiche principali
  • Misura tramite potenziometro senza contatto
  • Campo di misura: 1500 mm
  • Segnali di uscita selezionabili: 5K, 10K, 0–5V, 0–10V, 4–20mA


Specifiche meccaniche generali
  • Corsa di misura: 1500 mm
  • Grado di protezione: IP54
  • Forza di trazione: 2 N – 4 N
  • Durata meccanica: 20.000.000 cicli
  • Massa: ca. 580 g
  • Materiale involucro: lega di alluminio anodizzato
  • Cavo/fune: filo flessibile Ø 0,6 mm
  • Velocità massima di andata/ritorno: 600 mm/s
  • Lunghezza del cavo: 2 m


Specifiche ambientali
  • Temperatura di esercizio: -30℃ a +85℃
  • Temperatura di stoccaggio: -30℃ a +85℃
  • Urto: 10–1500 Hz, 10G
  • Vibrazioni: 50G


Specifiche elettriche generali
  • Modello potenziometro senza contatto: SENTOP R22M
  • Tensione applicata: 5V ±10%
  • Segnale di uscita (standard): 0–5V (ratio) (opzioni: 0–10V, 4–20mA, uscite resistive 5K/10K)
  • Assorbimento corrente (a vuoto): <16 mA
  • Deviazione di uscita alle estremità: <1%·VCC
  • Resistenza di carico: >100 kΩ
  • Angolo elettrico: 3600° ±7°
  • Tolleranza di linearità indipendente: ±0,5%
  • Risoluzione: 4096 (12 bit)
  • Frequenza di aggiornamento: 0,3 ms


Specifiche speciali disponibili
  • Uscita multi-segmento, cavi speciali, gradi di protezione superiori e altre opzioni personalizzate su richiesta


Caratteristiche / specifiche tecniche
  • Modello: XL60H
  • Tipo: Sensore a fune (basato su potenziometro senza contatto)
  • Corsa / Campo: 1500 mm
  • Protezione: IP54
  • Forza di trazione: 2 N–4 N
  • Durata meccanica: 20.000.000 cicli
  • Peso appross.: 580 g
  • Involucro: lega di alluminio anodizzato
  • Fune: filo flessibile Ø 0,6 mm
  • Velocità max.: 600 mm/s
  • Lunghezza cavo: 2 m
  • Temperatura esercizio / stoccaggio: -30℃ a +85℃
  • Urto: 10–1500 Hz, 10G; Vibrazione: 50G
  • Potenziometro senza contatto: SENTOP R22M
  • Tensione di alimentazione: 5V ±10%
  • Segnali di uscita: 0–5V (ratio), 0–10V, 4–20mA, 5K, 10K
  • Corrente a vuoto: <16 mA
  • Deviazione alle estremità: <1%·VCC
  • Resistenza di carico: >100 kΩ
  • Angolo elettrico: 3600° ±7°
  • Tolleranza di linearità: ±0,5%
  • Risoluzione: 4096 (12 bit)
  • Frequenza di aggiornamento: 0,3 ms
  • Opzioni personalizzate: uscita multi-segmento, cavi speciali, gradi di protezione superiori
