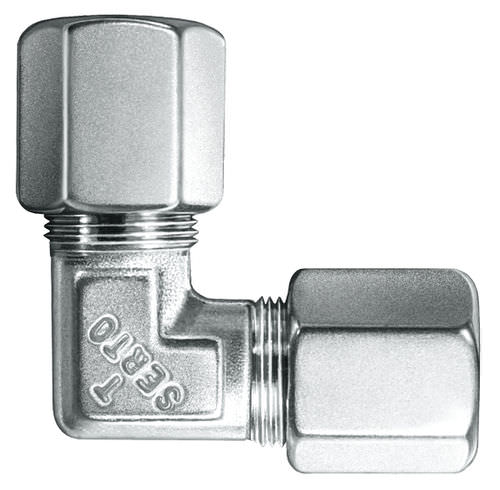

Raccordo pneumatico

ad avvitamentoad anello taglientea gomito

Caratteristiche, particolarità - montaggio facile e veloce - resistente alla corrosione - dimensioni compatte - ampia gamma - possibilità di numerose combinazioni Materiale Acciaio inossidabile 1.4571 (≈ AISI 316 Ti), lega X6CrNiMoTi17-12-2, DIN EN 10088-3 Tasso di perdita dell'elio 10-8 mbar • l/s (a un montaggio a regola d'arte; vedi istruzzioni di montaggio e tubi) Vuoto Fino a 10-4 mbar; sono consentiti valori più elevati. Tubi da utilizzare Tubi di precisione in plastica e acciaio inossidabile senza saldature (conformemente a DIN EN 10216-5/EN ISO 1127) con superficie liscia pulita. Tolleranza dametro esterno di ± 0,1 mm. Vedi anche il capitolo relativo a tubi e tubi flessibili. Altri materiali su richiesta. Certificato di ispezione Certificato di ispezione 3.1 conforme a EN 10204 (a pagamento) Omologazioni DNV GL, DVGW, SVGW, ABS, altre informazioni disponibili su richiesta. Manicotto maschi, filettature Filetto British Standard Pipe (BSP) e metrico fine DIN 3852; conico a forma C; filetto con tenuta a forma B. Filetto NPT conforme a ANSI B1.20.1. Per una tenuta sicura delle filettature maschio conico, consigliamo Loctite® 5061.
