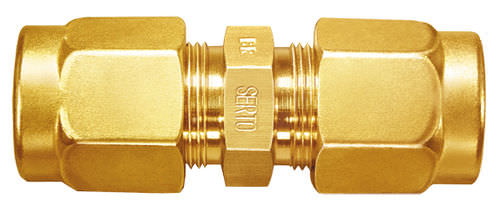

Raccordo idraulico M series
ad avvitamentoad anello taglientedritto

raccordo idraulico
raccordo idraulico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Applicazioni
idraulica
Tipo di serraggio
ad avvitamento, ad anello tagliente
Forma
dritta
Materiale
in ottone
Altre caratteristiche
universale, compatta, unione
Diametro

Min.: 2 mm
(0,079 in)

Max.: 35 mm
(1,378 in)

Pressione di esercizio

250 bar
(3.625,94 psi)

Descrizione

Caratteristiche, particolarità • montaggio facile e veloce • dimensioni compatte • ampia gamma • possibilità di numerose combinazioni • M = dado di raccordo con filettatura metrica (M e G non sono intercambiabili) Materiale Ottone CW 617N (CuZn40Pb2), la superficie è decapata. Tasso di perdita dell'elio 10-8 mbar • l/s (a un montaggio a regola d'arte; vedi istruzzioni di montaggio e tubi) Vuoto Fino a 10-4 mbar, sono consentiti valori più elevati Tubi da utilizzare Tubi in plastica e tubi in rame senza saldature (ad esempio EN 12449/10571) con superficie liscia pulita. Tolleranza diametro esterno di ± 0,1 mm. Vedere anche il capitolo relativo a tubi e tubi flessibili. Altri materiali su richiesta. Omologazioni SVGW, DVGW Manicotto maschi, filettature Filetto British Standard Pipe (BSP) e metrico fine DIN 3852; conico a forma C; filetto con tenuta a forma B. Filetto NPT conforme a ANSI B1.20.1. Per una tenuta sicura delle filettature maschio conico, consigliamo il nastro in PTFE AC 840/841 o Loctite 5061.
