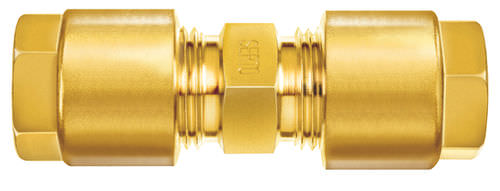

Raccordo idraulico G series

ad avvitamentoad anello taglientedritto

- montaggio facile e veloce - dimensioni compatte - ampia gamma - possibilità di numerose combinazioni G = dado di raccordo con filettatura (British Standard Pipe BSP) (M e G non sono intercambiabili) Materiale Ottone CW617N (CuZn40Pb2), la superficie è decapata. Nichelato chimicamente, ved. capitolo 8. Pressione nominale PN Ved. la tabella dei prodotti (fattore di sicurezza 4). Carichi dinamici su richiesta. Tasso di perdita dell'elio 10-8mbar " l/s (a un montaggio a regola d'arte; vedi istruzzioni di montaggio e tubi) Vuoto Fino a 10-4mbar, sono consentiti valori più elevati Tubi da utilizzare Tubi in plastica e tubi in rame senza saldature (ad esempio EN 12449/1057) con superficie liscia pulita, diametro esterno di ± 0,1 mm. Vedere anche il capitolo relativo a tubi e tubi flessibili. Altri materiali su richiesta. Omologazioni SVGW, DVGW e ÖVGW Manicotto maschi, filettature Filettatura British Standard Pipe (BSP) e metrica fine DIN 3852. Conica a forma C, cilindrica forma B. Filettatura con tenuta a forma E. Filettatura BSP conforme a ANSI/ASME B1.20.1-1983.
