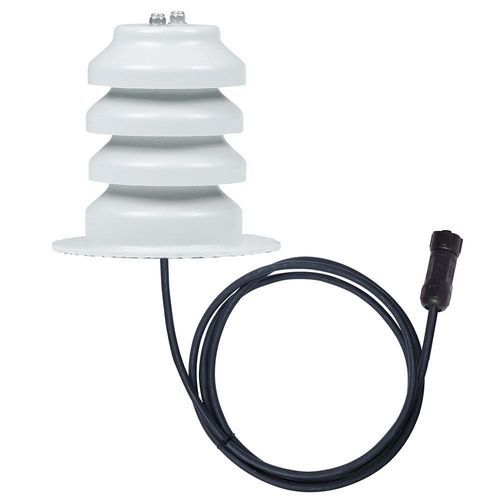

Sensore di temperatura RTD 3S-AT-PT1000

Pt1000IP67di processo

Panoramica del prodotto
Il sensore di temperatura ambiente misura la temperatura dell'aria, in °C, nell'ambiente in cui sono installati i pannelli fotovoltaici utilizzando una sonda PT1000. È compatibile con la SEVEN Irradiance Sensor Box e viene fornito con uno schermo di protezione pre-montato che protegge la sonda dalla radiazione solare diretta consentendo al contempo il libero passaggio dell'aria tramite quattro piastre aspirate.

Caratteristiche e utilizzo
Il sensore è dotato di un accessorio schermante resistente ai raggi UV per ridurre gli effetti della radiazione. Progettato per applicazioni ambientali e industriali, è sviluppato per soddisfare i requisiti di monitoraggio degli impianti fotovoltaici in conformità alle norme IEC 60751:2022 e IEC 61724-1:2021. I valori di misura sono trasmessi come segnali di resistenza ohmica (PT1000). Il sensore può essere collegato al SEVEN Irradiance Sensor, ai modelli Sensor Box e alle Stazioni Meteo Compatte tramite un connettore a 6 pin IP67 e può essere collegato direttamente a datalogger e altri dispositivi riceventi.

Installazione
Per il montaggio a terra o su superficie piana, utilizzare lo schermo pre-montato fornito. Fissare l'unità inserendo viti nei fori di montaggio dello schermo sulla superficie piana. La progettazione dello schermo e la disposizione dei fori consentono un'installazione rapida e semplice senza strumenti speciali.

Perché scegliere questo sensore di temperatura ambiente

• Include uno schermo di protezione per proteggere la sonda dalla radiazione solare diretta.
• Installazione rapida grazie allo schermo pre-montato e ai fori di montaggio.
• Progettato secondo la Classe A in conformità a IEC 60751:2022 e conforme a IEC 61724-1:2021 Allegato B.

Domande frequenti (FAQ)

• Classe: Tutti i sensori 3S-AT-PT1000 sono Classe A secondo IEC 60751:2022.
• Garanzia: Garanzia di 2 anni per tutte le unità 3S-AT-PT1000.
• Prezzo: Fascia di prezzo tipica: 85–155 EUR.
• Tempi di consegna: Ordini piccoli: ca. 1–2 settimane; Ordini all'ingrosso (100 pz): ca. 4–5 settimane.
• Installazione: Manuale utente con istruzioni passo passo fornito.
• Cavo incluso: Ogni unità include un cavo LI2YC11Y-TP PUR da 1,5 m (resistente ai raggi UV e alle intemperie); altre lunghezze disponibili su richiesta.

Specifiche tecniche del sensore di temperatura ambiente
Codice articolo: 3S-AT-PT1000, Tipo di sensore: PT1000, Campo di misura: -40°C a +85°C, Precisione: ±0,1°C, Risoluzione: 0,1°C, Uscita dati: PT1000 (segnali di resistenza ohmica), Cavo: 1,5 m LI2YC11Y-TP PUR 2x2x0,22 mm² 24 AWG (resistente ai UV e alle intemperie), Temperatura di esercizio: -40°C a +85°C, Dimensioni dello schermo: Ø 105 mm x 100 mm, Peso: 202 g, Classe di protezione: IP67, Materiale involucro sensore: tubo in acciaio inossidabile, Materiale schermo: ABS stabilizzato UV, Metodo di montaggio: montaggio a terra, Standard: Classe A secondo IEC 60751:2022 (conforme a IEC 61724-1:2021 Allegato B).

Caratteristiche / specifiche tecniche

• Codice articolo: 3S-AT-PT1000
• Tipo di sensore: PT1000
• Campo di misura: -40°C a +85°C
• Precisione: ±0,1°C (Classe A)
• Risoluzione: 0,1°C
• Uscita dati: PT1000 (resistenza ohmica)
• Cavo: 1,5 m LI2YC11Y-TP PUR, 2x2x0,22 mm², 24 AWG, resistente ai UV e alle intemperie
• Temperatura di esercizio: -40°C a +85°C
• Dimensioni dello schermo: Ø 105 mm x 100 mm
• Peso: 202 g
• Protezione ingressi: IP67
• Involucro sensore: tubo in acciaio inossidabile
• Materiale schermo: ABS stabilizzato UV
• Montaggio: Montaggio a terra (schermo pre-montato con fori di fissaggio)
• Standard: Classe A secondo IEC 60751:2022; conforme a IEC 61724-1:2021 Allegato B
