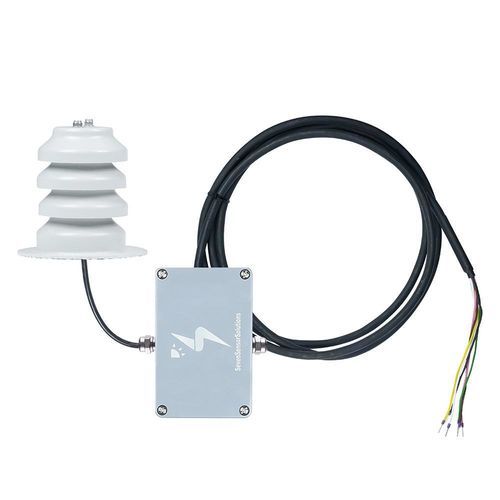

Sensore di temperatura Pt1000 3S-AT-PT1000-U

0-10 Vfili scopertiIP67

Panoramica del prodotto
Il sensore di temperatura ambiente misura la temperatura dell'aria nell'ambiente delle installazioni fotovoltaiche (PV) tramite una sonda PT1000. Un trasduttore integrato converte il segnale PT1000 in un'uscita analogica 0-10 V, assicurando la compatibilità con datalogger, gateway e PLC con ingressi 0-10 V. Il sensore è fornito con uno schermo radiazione in plastica stabilizzata UV con quattro piastre ventilate che proteggono la sonda dalla radiazione solare diretta consentendo al contempo il libero passaggio d'aria.

Applicazioni e norme
Progettato per il monitoraggio di impianti fotovoltaici e sistemi di misura ambientale. Conforme a IEC 61724-1:2021 e IEC 60751:2022 (Classe A).

Caratteristiche principali

• Elemento sensibile PT1000 per misurazioni della temperatura ambiente ad alta precisione.
• Uscita analogica 0-10 V compatibile con dispositivi di acquisizione dati e controllo comuni.
• Schermo radiazione resistente ai raggi UV con quattro piastre aspirate per uso esterno affidabile.
• Fori di montaggio preforati per un'installazione rapida e sicura.

Installazione
L'unità include uno schermo radiazione preassemblato e fori di montaggio per il fissaggio con viti su una superficie piana. L'installazione è rapida e sicura; seguire il manuale utente fornito per il cablaggio e le raccomandazioni di posizionamento.

Prestazioni e funzionamento
Una sonda PT1000 ad alta precisione misura la temperatura dell'aria; una scheda elettronica in un involucro resistente ai raggi UV fornisce un segnale analogico stabile 0-10 V. Il sensore è pensato per il monitoraggio preciso della temperatura ambiente necessario per l'analisi delle prestazioni degli impianti PV (influenza sulla temperatura delle celle, trasmissione di calore influenzata dal vento e dalla densità dell'aria).

Specifiche tecniche

• Codice articolo: 3S-AT-PT1000-U
• Tipo di sensore: PT1000 (Classe A secondo IEC 60751:2022)
• Intervallo di misura: -40°C a +85°C
• Precisione: ±0,1°C
• Risoluzione: 0,1°C
• Uscita dati: Analogica 0-10 V
• Alimentazione: 12 a 30 V DC
• Consumo: 15 mA @ 24 V DC
• Cavo: 1 m e 2 m, 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR, resistente ai UV e alle intemperie
• Temperatura di esercizio: -40°C a +85°C
• Dimensioni del contenitore: 65 x 115 x 55 mm (L x P x A)
• Dimensioni dello schermo: Ø 105 mm x 100 mm
• Peso: 521 g
• Indice di protezione: IP67
• Materiale del contenitore: ABS
• Materiale dell'alloggiamento sensore: tubo in acciaio inox
• Materiale dello schermo: ABS stabilizzato UV
• Metodo di montaggio: Montaggio a terra

Informazioni aggiuntive
Ogni unità è fornita con un cavo PUR resistente ai raggi UV e alle intemperie da 1 m e uno da 2 m (2x2x0,22 mm², 24 AWG). Garanzia: 2 anni. Tempi di consegna indicativi: ordini piccoli (≤5 unità) ~2–3 settimane; ordini in volume (≤100 unità) ~7–8 settimane. Fascia di prezzo indicativa: 125–225 EUR.
