Rilevatore fotovoltaico UV Cloud Sensor

HgCdTeindustriale

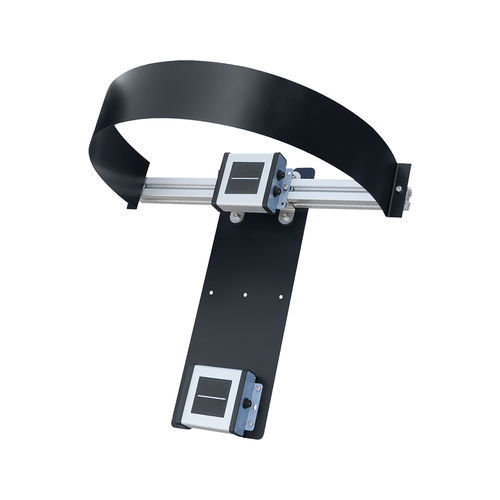

Il Sensore di Nuvole SEVEN è un dispositivo specializzato progettato per misurare la copertura nuvolosa nei sistemi fotovoltaici (PV) commerciali e industriali. Analizzando la nuvolosità, aiuta a determinare se i pannelli solari devono rimanere fissi o adattarsi alla posizione del sole, ottimizzando l'efficienza energetica. Il sistema include due sensori di irradiamento, uno sempre ombreggiato e uno sempre esposto, insieme a una banda di ombreggiatura e componenti di montaggio. Il sensore ombreggiato misura l'irradianza diffusa, mentre il sensore esposto misura l'irradianza del piano dell'array (POA), seguendo gli standard IEC 61724. Il rapporto di nuvolosità è calcolato dal rapporto di questi due valori. I dati vengono trasmessi tramite RS485 utilizzando il protocollo Modbus RTU a registratori di dati o sistemi di monitoraggio. Parametri Misurati: - Irradianza POA – Totale di luce diretta, diffusa e riflessa sui pannelli PV. - Irradianza Diffusa – Luce indiretta dispersa da nuvole e atmosfera. - Irradianza Diretta – Luce solare diretta. - Rapporto di Nuvolosità – Irradianza Diffusa divisa per POA; calcolato sia istantaneamente che come media giornaliera. Specifiche Tecniche: - Codice Articolo: 3S-CS-MB - Dati Misurabili: Irradianza del Piano dell'Array (POA), Irradianza Diffusa sull'Inclinazione del Pannello, Irradianza Diretta sull'Inclinazione del Pannello, Rapporto di Copertura Nuvolosa - Gamma del Rapporto di Copertura Nuvolosa: 0 … 100% - Risoluzione del Rapporto di Copertura Nuvolosa: 5% - Frequenza di Uscita: 1/s - Uscita Dati: RS485 fino a 38400 baud - Protocollo di Comunicazione: Modbus RTU - Alimentazione: 12 … 30 V DC - Consumo di Energia: 25 mA max @ 24 V DC - Lunghezza e Caratteristiche del Cavo: 3 metri 3x2x0.22mm, 24 AWG (Resistente ai raggi UV e alle Intemperie) - Isolamento Galvanico: 1000 V Tra Alimentazione e Bus Dati RS485 - Gamma di Temperatura Operativa: -40°C … +85°C - Gamma di Umidità Operativa: 0 … 100%UR - Dimensioni: 550 mm x 500 mm x 310 mm (L x P x A) - Peso del Sensore: 4,2 kg - Grado di Protezione IP: IP54 (Opzionale IP 65, IP 68) - Materiale della Custodia del Sensore: Alluminio - Banda di Ombreggiatura: Acciaio Rivestito in Epoxy FBE - Standard: IEC 61724-1:2021 e IEC 60904 - Calibrazione: Ogni sensore è calibrato sotto un simulatore solare di classe AAA secondo gli standard IEC 60904-2 e IEC 60904-4 utilizzando una cella di riferimento calibrata dall'Istituto ISFH in Germania.
