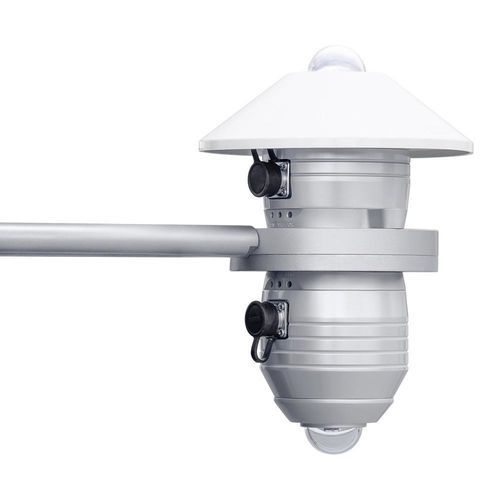

Albedometro di classe A 3S-TP-ALBEDO-A

per stazione meteorologicaspettralmente piattoper sistema fotovoltaico

Panoramica
Il 3S-TP-ALBEDO-A è un albedometro termopila progettato per misurare l'irradiazione solare incidente e quella riflessa dalla superficie. Utilizza due piranometri termopila di Classe A (uno verso il cielo e uno verso la superficie) per fornire valori di albedo precisi per il monitoraggio delle prestazioni FV, stazioni meteorologiche e valutazioni delle risorse solari. Supporta comunicazione RS485 Modbus RTU, ha grado di protezione IP68 e scocca in alluminio anodizzato, conforme a ISO 9060:2018 e IEC 61724-1:2021 Classe A.

Caratteristiche principali

• Prestazione Classe A con due piranometri SEVEN 3S-TP-MB-A (ISO 9060:2018 Fast Response, Spectrally Flat).
• Misura simultanea dell'irradiazione incidente e riflessa per un calcolo accurato dell'albedo.
• Tempo di risposta rapido: 0,5 s.
• Basso offset a zero e buona stabilità a lungo termine.
• Integrazione digitale tramite RS485 Modbus RTU (opzionale Modbus TCP/IP).
• Design robusto per esterni: IP68, scocca in alluminio anodizzato, cavo resistente ai raggi UV e agli agenti atmosferici.
• Isolamento galvanico: 1000 V tra alimentazione e bus RS485.
• Cavo standard 3 m; lunghezze personalizzate disponibili.
• Garanzia 5 anni.

Parametri misurati

• Irradianza Orizzontale Globale (GHI)
• Irradianza sul Piano del Modulo (POA)
• Irradianza riflessa da suolo, tetto, neve, terra, vegetazione o superficie PV
• Temperatura interna
• Temperatura scocca
• Umidità interna

Applicazioni

• Impianti solari su scala industriale
• Monitoraggio di sistemi PV bifacciali
• Stazioni di valutazione delle risorse solari
• Stazioni di misurazione meteorologiche
• Studi sulla riflettanza e sull'albedo del suolo
• Monitoraggio solare in agricoltura
• Misure di riflettanza su neve, deserto, tetti e suoli
• Analisi del performance ratio e delle perdite energetiche negli impianti PV

Funzionamento
Lo strumento utilizza due piranometri montati in senso opposto: il sensore superiore misura l'irradiazione solare incidente e quello inferiore misura l'irradiazione riflessa dalla superficie. L'albedo si calcola come Irradianza riflessa / Irradianza globale (esempio: 250 W/m² riflessi ÷ 1000 W/m² globali = 0,25).

Raccomandazioni di installazione

• Posizionare l'unità dove il piranometro superiore abbia una vista libera del cielo e il piranometro inferiore rappresenti la superficie di interesse.
• Evita ostacoli o elementi vicini che possano creare ombre o riflessi.
• Montare il sensore sul supporto, livellare con la bolla integrata e fissare l'asta di montaggio.
• Collegare alimentazione (12–30 V DC) e RS485 Modbus RTU al data logger o al sistema SCADA.
• Configurare i parametri Modbus in base al data logger o al sistema di monitoraggio.

Manutenzione

• Controllo giornaliero: verificare danni visibili, sporco consistente, neve o guano di uccelli.
• Settimanale: pulire le cupole superiore e inferiore se contaminate.
• Mensile: verificare il livellamento, l'integrità del montaggio, lo stato dei cavi e l'output dei dati.
• Annuale: revisionare le prestazioni di misura e l'intera installazione.
• Ricalibrazione: raccomandata ogni 2 anni per il monitoraggio PV secondo IEC 61724-1:2021; SEVEN segnala che una ricalibrazione ogni 5 anni può essere sufficiente a seconda dell'applicazione.

Garanzia e opzioni
Garanzia di cinque anni. Configurazioni opzionali con diverse classi di piranometri disponibili (SEVEN 3S-TP-MB-B o 3S-TP-MB-C).

Specifiche tecniche

• Codice articolo: 3S-TP-ALBEDO-A
• Parametri misurati: GHI o POA, irradiance riflessa, temperatura interna e della scocca, umidità interna
• Tipo di sensore: Thermopile
• Gamma spettrale: 280 a 3000 nm
• Gamma di irradiance: 0 a 4000 W/m²
• Sensibilità nominale: 8 a 14 µV/(W/m²)
• Tempo di risposta: 0,5 s
• Offset zero A – Radiazione termica: ±1 W/m²
• Offset zero B – Variazione di temperatura: ±1,5 W/m²
• Offset zero totale C: ±3 W/m²
• Non-stabilità: <0,5 % variazione/anno
• Non-linearità: ±0,2 % da 100 a 1000 W/m²
• Risposta direzionale: ±10 W/m² a 1000 W/m², 0 a 80°
• Errore spettrale: ±0,2 %
• Risposta alla temperatura: ±0,4 % da -20°C a 50°C
• Risoluzione irradiance: 0,1 W/m²
• Gamma umidità interna: 0 % a 100 %
• Precisione umidità interna: ±1 % RH da 20 % a 70 % a 25°C
• Gamma temperatura interna: -40°C a +85°C
• Precisione temperatura interna: ±0,1°C da 5°C a 60°C
• Gamma temperatura scocca: -40°C a +85°C
• Precisione temperatura scocca: ±0,2°C
• Precisione livella a bolla: ±0,1°
• Angolo di visuale: 2π sr
• Output dati: RS485 fino a 38400 baud
• Protocollo di comunicazione: Modbus RTU, opzionale Modbus TCP/IP
• Frequenza di output: 1/s
• Temperatura operativa: -40°C a 85°C
• Alimentazione: 12 a 30 V DC
• Consumo: 20 mA a 24 V DC
• Caratteristiche cavo: 3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR, resistente UV e alle intemperie
• Lunghezza standard cavo: 3 m, lunghezze personalizzate disponibili
• Isolamento galvanico: 1000 V tra alimentazione e bus RS485
• Grado di protezione: IP68
• Dimensioni: Ø140 mm x 209 mm
• Materiale scocca: Alluminio anodizzato
• Materiale staffa di montaggio: Alluminio lega
• Materiale disco di ombreggiamento: ABS
• Peso: 2,6 kg
• Norme: ISO 9060:2018; IEC 61724-1:2021 Classe A; ISO/TR 9901:1990; ISO 9847
• Origine: Türkiye
