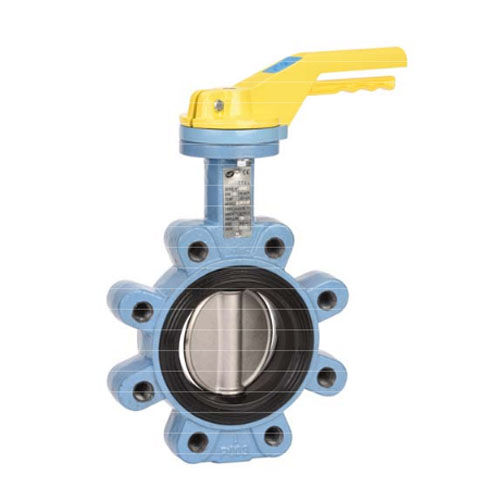

Valvola a farfalla 1181 series

a levaper gastipo lug

La valvola a farfalla a capocorda della serie 1181 è stata progettata con dimensioni del collo allungate per scopi di isolamento speciali. Utilizza il tampone di montaggio ISO 5211 e la flangia ISO PN 10/16. Questo gruppo è integrato con stelo completo a croce, e una sede del gas in gomma nitrile-butadiene staccabile. Si tratta di una soluzione meccanica affidabile, considerando la sua conformità agli standard NF ROBGAZ. Viene impiegato un raccordo a leva con uno schema di bloccaggio che consente 9 distinti allineamenti. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di capocorda ( capocorda rinforzato da DN200 a DN1400 ) - Tra le flange PN1Û/16 da DN32/40 a 150. PN10 oltre - Tra le flange PN16 o Classe 150 (PN20) su richiesta - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO : - Fluidi : Acqua fredda e calda. acqua potabile - Non è consigliabile : Idrocarburo, vapore, gas, acidi, olio. Fréon - Per uso temporaneo. può essere usato all'estremità del tubo a partire da DN50 e oltre ( 6 bar max ) - Per l'uso finale. può essere usato all'estremità del tubo se montato con una flangia (12 bar max fino a DN150.10 bar oltre) - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300.10 bar oltre (vedi grafici a pagina 5)
