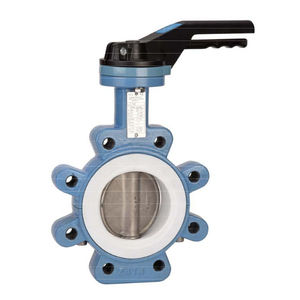

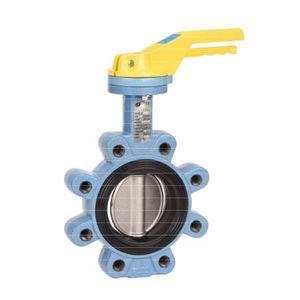

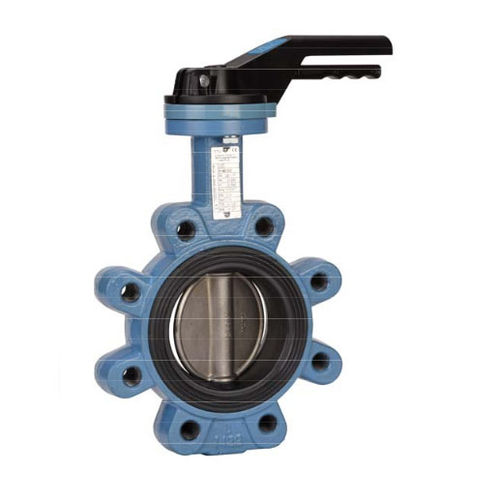

Valvola a farfalla 1163 series

a levadi isolamentoper acqua calda

Questo prodotto è stato progettato con un collo lungo per l'isolamento ed è dotato di una piazzola di fissaggio ISO 5211 tipo Lug. E' costituito da un disco in acciaio inox fino a DN100. Inoltre, contiene una leva a 9 posizioni con un range di bloccaggio del motore fino a DN200. Questo dispositivo è dotato di un sedile rimovibile con stelo a croce completo con un'estensione di 75 mm di lunghezza. La leva quadrata che questo dispositivo ha, ha una misura di 30x30 mm ed è capace di una leva a 9 posizioni che viene fornita con un dispositivo di bloccaggio che va fino a DN200. SPECIFICHE ; - Collo lungo per l'isolamento - Tampone di montaggio ISO 5211 - Tipo di capocorda ( capocorda rinforzato da DN200 a DN1400 ) - Tra le flange PN1Û/16 da DN32/40 a 150. PN10 oltre - Tra le flange PN16 o Classe 150 (PN20) su richiesta - Stelo incrociato completo - Sedile EPDM rimovibile - Acciaio inox fino a DN100 - Malattia di ferro duttile con rivestimento in nlsan nero +/- 300 p oltre DN100 - Leva a 9 posizioni con dispositivo di bloccaggio fino a DN200 . arresto in posizioni ail ma non bloccabile da DN250 a 300 - Colore del corpo rivestito in Rilsan RAL 5024.250-300 micron di spessore - Prolunga dello stelo di 75 mm di lunghezza (opzione) - Leva quadrata 30x30 mm per la chiave spécial (opzione) UTILIZZO : - Fluidi : Acqua fredda e calda. acqua potabile - Non è consigliabile : Idrocarburo, vapore, gas, acidi, olio. Fréon - Per uso temporaneo. può essere usato all'estremità del tubo a partire da DN50 e oltre ( 6 bar max ) - Per l'uso finale. può essere usato all'estremità del tubo se montato con una flangia (12 bar max fino a DN150.10 bar oltre) - Température Ts min e max : Da -20°C a + 110°C - Pressione massima Ps : 16 bar fino a DN300.10 bar oltre (vedi grafici a pagina 5)
