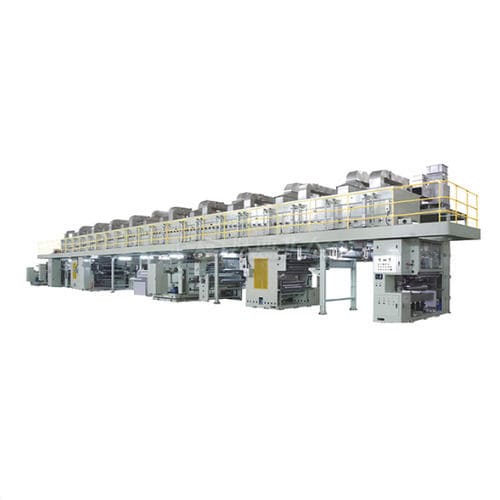

Macchina di rivestimento/laminazione per in PET

per componenti elettronicicon laminazione

Panoramica del prodotto
La macchina per il rivestimento di film di schermatura elettromagnetica di Shaanxi Beiren Printing Machinery è una linea di rivestimento continua progettata per applicare strati conduttivi su substrati flessibili destinati a film di schermatura EMI. Il sistema supporta la lavorazione di larghezze elevate con controllo preciso del rivestimento e un forno a zone multiple per la polimerizzazione stabile delle formulazioni conduttive.

Capacità principali
La linea accetta substrati PET (a strato singolo o doppio) e controlla il peso di rivestimento a umido su un ampio intervallo per applicazioni che vanno dai film ultrafini per elettronica di consumo ai materiali di schermatura industriale pesante. Le opzioni di riscaldamento e il controllo indipendente delle zone garantiscono risultati ripetibili.

Caratteristiche e vantaggi

• Gestione precisa del nastro e uniformità del rivestimento su tutta la larghezza.
• Tecnologia di rivestimento micro-concavo + lama comma che consente pesi a umido 10–150 g/m².
• Forno da 24 m (6 × 4000 mm) con sei zone di temperatura indipendenti per evitare formazione di pelle superficiale e assicurare una corretta polimerizzazione.
• Molteplici metodi di riscaldamento (olio caldo, vapore, aria calda, gas naturale, elettrico) per adattarsi all'infrastruttura dello stabilimento.
• Velocità di produzione regolabile fino a 60 m/min per bilanciare resa e qualità del rivestimento.

Opzioni di rivestimento e asciugatura
Metodo di rivestimento: micro-concavo + lama comma.
Intervallo peso a umido: 10–150 g/m².
Forno di asciugatura: 6 zone × 4000 mm = 24.000 mm totali; sei zone di temperatura indipendenti per controllo preciso.
Metodi di riscaldamento/asciugatura disponibili:

• Riscaldamento a olio caldo — profili di temperatura stabili.
• Riscaldamento a vapore — opzione a risparmio energetico.
• Aria calda — consente rapida evaporazione del solvente.
• Gas naturale — opzione in base alla disponibilità energetica dello stabilimento.
• Riscaldamento elettrico — opzione alternativa.

Perché scegliere questa soluzione
Il sistema è progettato per fornire conducibilità uniforme, adesione affidabile durante le successive lavorazioni (fustellatura, laminazione) e alta qualità superficiale richiesta in applicazioni EMI critiche come circuiti flessibili, sensori automobilistici e componenti per imaging medico.

Applicazioni

• Elettronica di consumo: film di schermatura ultrafini per smartphone, wearable e dispositivi flessibili.
• Elettronica automobilistica: film per cablaggi ECU, involucri sensori e componenti radar.
• Apparecchiature medicali: materiali conduttivi a larghezza elevata per rivestimenti di strumenti di imaging e altre esigenze di schermatura.

Qualità e produzione
Shaanxi Beiren integra il controllo qualità in linea per monitorare la consistenza del rivestimento, l'adesione e i difetti di superficie. Un design meccanico robusto e l'esperienza produttiva assicurano affidabilità e riproducibilità della produzione.

Specifiche tecniche

• Materiale base (primo): PET 50–100 μm
• Materiale base (secondo): PET 15–100 μm
• Velocità dell'attrezzatura: fino a 60 m/min
• Larghezze di rivestimento: 1350 mm / 1650 mm / 1950 mm
• Diametro massimo di svolgimento: Φ800 mm
• Diametro massimo di avvolgimento: Φ800 mm
• Metodo di rivestimento: Micro-concave + lama Comma
• Intervallo peso a umido: 10–150 g/m²
• Configurazione forno: 6 zone × 4000 mm = 24.000 mm totali
• Opzioni di riscaldamento: olio caldo / vapore / aria calda / gas naturale / elettrico
