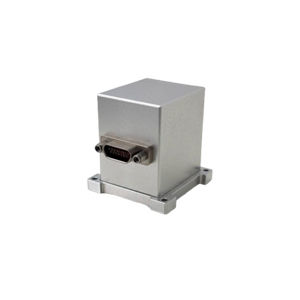

Sistema di allineamento meccanico ER-MNS-04C

di alesaturadi antennaper R&S

Mini MEMS North seeker per la macchina Heading Introduzione Il cercatore nord MEMS ER-MNS-04C adotta la più recente tecnologia giroscopica MEMS, superando i limiti di volume e prestazioni delle apparecchiature direzionali tradizionali, comprimendo il volume all'estremo, soddisfacendo i requisiti di funzionamento integrato, e può essere facilmente incorporato in vari dispositivi di piccole dimensioni o sistemi complessi. Rilevando la componente orizzontale della velocità angolare di rotazione terrestre, è possibile misurare la direzione del nord reale senza affidarsi a un riferimento esterno, fornendo un riferimento azimutale di alta precisione per ambienti complessi. Caratteristiche tecniche 1.Adotta la più recente tecnologia giroscopica MEMS, con la massima compressione del volume, con dimensioni di 40×40×42 (con guscio)/27×26×34 (tavolo interno); 2.Adotta la più recente tecnologia di misurazione inerziale a tre assi MEMS gyro, tre assi MEMS più metro strapdown; 3.Design a stato solido completo, tavolo interno integrato, eccellente resistenza agli urti e alle vibrazioni e resistenza agli ambienti difficili; 4.Design modulare, OEM disponibile, il tavolo interno adotta il design del treppiede cinese e ha un'elevata affidabilità; 5.Ha la funzione di auto-ricerca del nord e non è influenzato dai campi magnetici; Applicazioni Orientamento del tunnel e calibrazione dell'asse Controllo della direzione e della traiettoria per il tracciamento e la mappatura delle condutture di ingegneria sotterranea Controllo della traccia e calibrazione dell'azimut per le apparecchiature di perforazione sotterranee Individuazione del nord nel rilevamento del territorio/esplorazione di strumenti geologici Allineamento iniziale Puntamento e tracciamento della direzione nei sistemi di tracciamento di antenne e bersagli satellitari Misurazione e controllo dell'assetto di piattaforme di precisione
