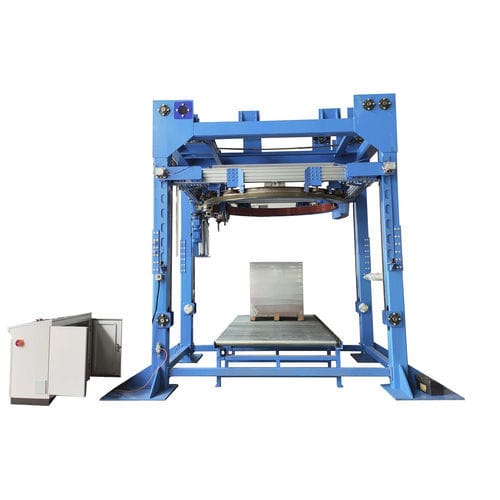

Macchina avvolgitrice automatica ad anello orbitale per l'avvolgimento di pallet ad alta efficienza.
La macchina è composta principalmente da:
Parti di trasmissione dell'anello rotante
Controllo di frequenza del motore con freno;
Telaio della macchina
Il telaio è una struttura a portale a quattro colonne in tubo d'acciaio quadrato, il materiale è Q235
La parte di sollevamento del telaio è dotata di una staffa di trasmissione
L'unità di sollevamento dell'anello rotante è fissata sul telaio del braccio rotante tramite la ralla
Parti del carrello portafilm
Installare un sensore di altezza sul carrello del film per rilevare automaticamente l'altezza delle merci;
Motore CA per il prestiramento del film, potenza: 0,55kw;
Il rapporto di stiramento del carrello del film è 1:2,5 (150%) e la velocità di avanzamento del film è regolabile.
Servomeccanismo del carrello del film
Il braccio di danza del carrello di alimentazione del film ruota e l'interruttore di prossimità controlla l'avvio e l'arresto del motore di alimentazione del film per ottenere il follow-up dell'alimentazione del film.
Controllo analogico della velocità di alimentazione del film.
Dispositivo automatico di alimentazione e taglio del film
Dopo il completamento dell'avvolgimento, il taglio automatico del film e il mantenimento della coda del film sono eseguiti in modo automatico
Quando la pinza del film rilascia la testa del film, il dispositivo di taglio e alimentazione del film soffia automaticamente la testa del film e la avvolge nel pallet per garantire che non vi siano code di film;
Dopo il taglio del film con il filo metallico, l'unità di asciugatura pulisce la coda del film sul pallet per garantire un'elevata efficienza di lavoro.
Dispositivo di protezione di sicurezza
Le parti del telaio della macchina sono dotate di un dispositivo di sicurezza e di una recinzione di protezione; la serratura della porta di protezione si blocca con l'apparecchiatura. Quando la porta di sicurezza viene aperta, l'apparecchiatura smette di funzionare.
Dimensioni del recinto di protezione: L3900mm*L3640mm (in base ai disegni)
Il design del cancello si basa sulla posizione del layout
Blocco del cancello con interruttore a innesto
---
