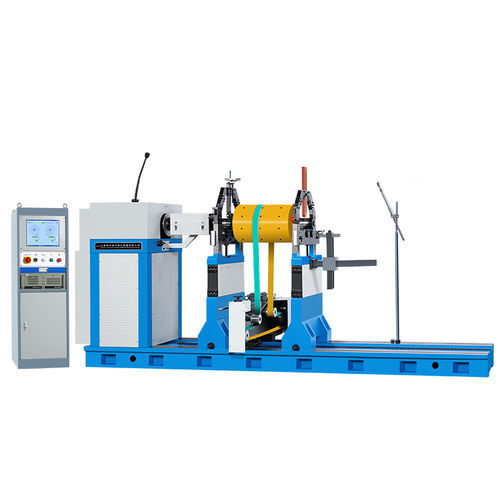

Macchina equilibratrice orizzontale PHS-3000H

con cuscinetti rigidimanualeper soffiante

ApplicazioneQuesta macchina è ampiamente utilizzata nel rilevamento dello squilibrio di parti meccaniche rotanti di motori di medie dimensioni, rulli di gomma, pompe dell'acqua, centrifughe, ventilatori, alberi a gomito, ecc.CaratteristicaAdotta la modalità di azionamento a doppio snodo universale/azionamento a cinghia. La trasmissione a cardano può trasmettere più potenza e funzionare in modo più fluido. La trasmissione a cinghia garantisce la qualità e la precisione del bilanciamento del pezzo in lavorazione e ha le caratteristiche di un comodo carico e scarico, di un avvio rapido e di un'elevata efficienza di lavoro.Applicabile a pezzi mediDati tecnici in sintesiPHS-1000HPHS-2000HPHS-3000HPHS-5000Campo di massa del pezzo (kg)1000200030005000Diametro massimo del pezzo (mm)Φ1600Φ1900Φ2100Φ2400Distanza tra due cuscinetti di supporto (mm)Min 60Min 60Min 60Min 320Diametro del cuscinetto Portata del pezzo (mm)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380Distanza massima tra la flangia di guida e il supporto del cuscinetto destro (mm)1600190019002500Velocità di rotazione dell'asse principale (r/min)600,10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)Potenza del motore (kw)41)7.51)7,51)151)Coppia dell'albero del giunto universale (N-m)2503007001250Lunghezza del letto (mm)2500300030004000Minimo sbilanciamento residuo raggiungibile (emar)≤0,5g- mm/kg≤0,5g- mm/kg≤0,5g- mm/kg≤0,5g- mm/kg.5g- mm/kg1) Conversione di frequenza2) Può aggiungere a 75-1803) Può aggiungere a 120~2404) Regolazione continua della velocitàModalità di azionamento doppia: giunto cardanico e trasmissione a cinghiaElevata qualità e precisione di bilanciamentoConveniente carico/scaricoAvvio rapidoElevata efficienza di lavoroApplicabile per motori di medie dimensioni, rulli in gomma, pompe dell'acqua, centrifughe, ventilatori, alberi a gomitoSpecifiche tecnicheMassa del pezzo in lavorazione: fino a 5000 kgDiametro massimo del pezzo in lavorazione: fino a Φ2400 mmDistanza tra due cuscinetti di supporto: Min 60 mm (Min 320 mm per PHS-5000)Portata del diametro del cuscinetto: Φ25~120 mm (Φ40~380 mm per PHS-5000)Distanza massima tra la flangia di guida e il supporto del cuscinetto destro: fino a 2500 mmVelocità di rotazione: fino a 1095 giri/min (varia a seconda del modello)Potenza del motore: fino a 15 kWCoppia dell'albero del giunto universale: fino a 1250 N-mLunghezza del piano di lavoro: fino a 4000 mmMassima quantità di squilibrio residuo raggiungibile: ≤0,5g- mm/kg
