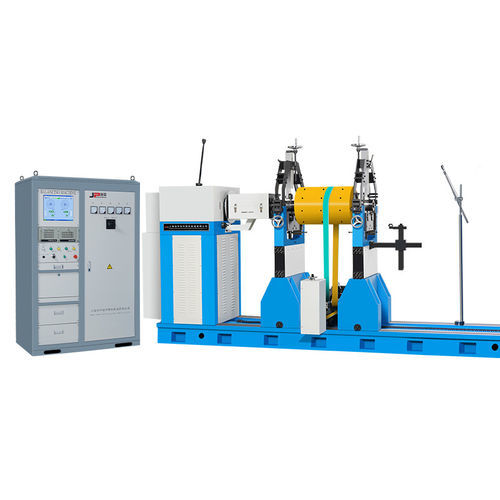

Macchina equilibratrice orizzontale PHS-10000H

con cuscinetti rigidimanualeper volano di inerzia

Applicazione Questa macchina è ampiamente utilizzata nel rilevamento del disequilibrio di parti meccaniche rotanti di motori di grandi dimensioni, rulli in gomma, pompe d'acqua, centrifughe, ventilatori, alberi a gomito, ecc. Caratteristiche Adotta la modalità di doppia trasmissione a giunto universale/cinghia. La trasmissione a giunto universale può trasmettere più potenza e funzionare più agevolmente. La trasmissione a cinghia assicura la qualità e la precisione dell'equilibratura del pezzo, e presenta le caratteristiche di caricamento e scaricamento convenienti, avvio rapido e alta efficienza lavorativa. Applicabile a grandi pezzi Dati tecnici a colpo d'occhio PHS-10000H PHS-15000H PHS-20000H PHS-30000 Gamma di massa del pezzo (kg) 10000 15000 20000 30000 Diametro massimo del pezzo (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distanza tra due supporti di cuscinetti (mm) Min 320 Min 450 Min 600 Min 600 Gamma di diametro del giornale del pezzo (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distanza massima tra la flangia di trasmissione e il supporto del cuscinetto destro (mm) 4000 4200 5200 6000 Velocità di rotazione dell'asse principale (r/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 Potenza del motore (kw) 22 30 55 75 Coppia dell'albero a giunto universale (N·m) 2250 2250 5000 7800 Lunghezza del letto (mm) 5500 6000 7000 8000 Quantità minima di squilibrio residuo raggiungibile (emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg Applicabile a pezzi enormi Dati tecnici a colpo d'occhio PHS-50000 PHS-80000 PHS-100000 Gamma di massa del pezzo (kg) 50000 80000 100000 Diametro massimo del pezzo (mm) Φ3600 Φ4000 Φ4200 Distanza tra due supporti di cuscinetti (mm) Min 600 Min 600 Min 600 Gamma di diametro del giornale del pezzo (mm) Φ80~560 Φ80~560 Φ100~650 Distanza massima tra la flangia di trasmissione e il supporto del cuscinetto destro (mm) 7000 7500 9500 Velocità di rotazione dell'asse principale (r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Potenza del motore (kw) 110 160 200 Coppia dell'albero a giunto universale (N·m) 10000 15000 18000 Lunghezza del letto (mm) 9000 10000 12000 Quantità minima di squilibrio residuo raggiungibile (emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) Conversione di frequenza 2) Può aggiungere a 75-180 3) Può aggiungere a 120~240 4) Regolazione della velocità continua - Applicazione: Rilevamento del disequilibrio per grandi parti rotanti - Modalità di doppia trasmissione: Giunto universale e cinghia - Alta trasmissione di potenza e funzionamento fluido - Alta qualità e precisione dell'equilibratura - Caricamento/scaricamento conveniente, avvio rapido, alta efficienza - Applicabile per grandi e enormi pezzi
