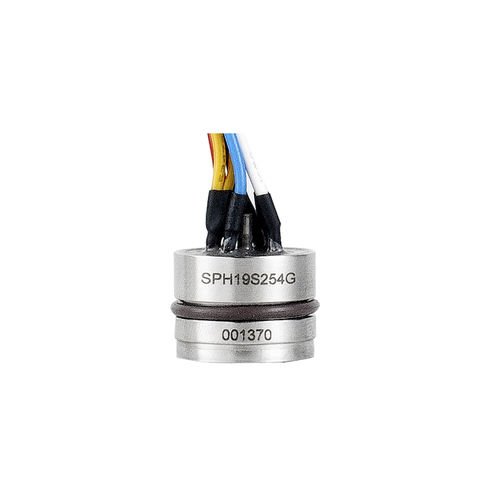

SPH19S è il sensore di pressione piezoresistivo con costruzione isolata e compensazione precisa. Utilizza un sensore al monosilicio ad alta stabilità. Alloggiamento in acciaio inossidabile 316L con diametro Ф19mm. La compensazione della temperatura più ampia e la correzione dello zero sono calibrate da tecniche di trimming laser. Il misurato
la pressione è trasmessa sul silicio muore attraverso il diaframma 316L e l'olio di silicio sigillato interno, per trasformare la pressione in segnale elettrico. il sensore muore non contatta direttamente il mezzo di misura, che forma alla struttura isolata, adatta a vario mezzo liquido.
Vantaggio
- Alta stabilità del sensore al monosilicio.
- Eccitazione di tensione.
- Struttura isolata, adatto vario fliud.
- Tutto in acciaio inossidabile 316L.
- Hastelloy C, materiale del diaframma del tantalio facoltativo.
Caratteristiche
- Campo di misura: 0~40 kPa...60MPa
- Alimentazione elettrica: 5-12VDC
- Collegamento elettrico: φ0.5mm Kovar pin o filo flessibile
- Resistenza del ponte: 6kΩ
- Tempo di risposta (10%-90%): < 1ms
- Resistenza d'isolamento: 500MΩ/500VDC
Applicazione dell'industria
- Controllo del processo industriale
- Gas, misura di pressione liquida
- Aviazione e ispezione di navigazione
- Attrezzatura di refrigerazione e condizionatore d'aria
---
