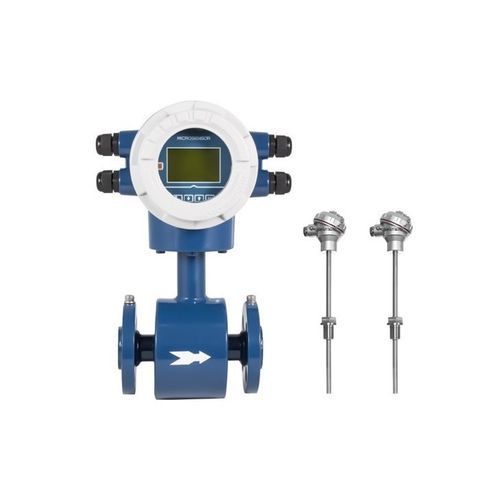

Misuratore di portata a disco oscillante MFE600H

volumetricoper acquaper acqua calda

Panoramica del prodotto
La serie MFE600H di Micro Sensor è un misuratore di portata elettromagnetico per energia che misura quantità di calore e freddo. Il contatore energetico è fornito di serie con 2 sonde Pt1000, evitando la necessità di un totalizzatore esterno. L'installazione è semplice e riduce i costi. Il convertitore utilizza un microcontrollore a basso consumo e componenti SMD/SMT per prestazioni affidabili, alta precisione, basso consumo e punto zero stabile. Il display è intuitivo e lo strumento facile da usare e manutenere.

Vantaggi

• Struttura multi-elettrodo per alta precisione; elettrodo di messa a terra integrato in molte misure, eliminando l'anello di messa a terra e riducendo i costi.
• EEPROM conserva impostazioni e valori cumulativi in caso di interruzione dell'alimentazione.
• Senza inerzia meccanica — risposta rapida; in grado di misurare flussi pulsanti istantanei con buona linearità.
• Excitazione a onda rettangolare a bassa frequenza per maggiore stabilità del flusso e buone caratteristiche a basso flusso con bassa perdita di potenza.
• Disponibile in versioni separate (convertitore remoto) e integrate (compatta).
• Ampia copertura di diametri: DN6 ~ DN1600 (varia in base al tipo di connessione).

Tabella tecnica
Diametro | Tipo | Campo / Nota
Tipo flangia | DN6~DN1600, ≥DN20 con elettrodo di messa a terra integrato
Tipo wafer | DN25~DN200
Tipo filettato | DN10~DN50
Tipo clamp | DN15~DN150
Porta di pressione | | ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5
Precisione di misura | | ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600)
Segnale di uscita | | 4mA~20mA DC / HART, frequenza, uscita a impulso, RS485
Collegamento elettrico | | ISO M20×1.5
Protezione IP | | IP65; IP67; IP68
Consumo | | ≤5W
Temperatura di esercizio | | -20℃ ~ 60℃
Temperatura di stoccaggio | | -40℃ ~ 60℃
Umidità relativa | | 5% ~ 90%

Applicazioni

• Misurazione per riscaldamento centralizzato
• Sistemi di riscaldamento
• Misurazione termica per condizionamento in edifici residenziali
• Edifici per uffici, aziende e istituzioni

Download

• Scheda tecnica
• Certificato CNEX
• Certificato PCEC
• Certificato CE
• Certificato EAC
• Certificato ATEX

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Misuratore di portata elettromagnetico per energia (serie MFE600H).
• Funzioni: misura quantità di freddo e calore; fornito con 2 sensori Pt1000 di serie; non è necessario un totalizzatore esterno.
• Elaborazione del segnale: convertitore con microcontrollore a basso consumo e componenti SMD/SMT per misurazioni stabili e precise.
• Protezione delle impostazioni: EEPROM protegge parametri e valori cumulativi in caso di mancanza di alimentazione.
• Elettrodi: struttura multi-elettrodo; elettrodo di messa a terra integrato in molte misure.
• Risposta: nessuna inerzia meccanica; risposta sensibile; adatto a flussi istantanei e pulsanti con buona linearità.
• Excitazione: onda rettangolare a bassa frequenza per stabilità e buone caratteristiche a basso flusso.
• Struttura: tipo separato (convertitore remoto) e tipo integrato (compatto).
• Opzioni di connessione/diametro: flangia DN6~DN1600 (≥DN20 con elettrodo integrato); wafer DN25~DN200; filettato DN10~DN50; clamp DN15~DN150.
• Standard porta pressione: ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5.
• Precisione: ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600).
• Uscite: 4mA~20mA DC / HART, frequenza, impulsi, RS485.
• Collegamento elettrico: ISO M20×1.5.
• Grado di protezione: IP65, IP67, IP68.
• Consumo: ≤5W.
• Temperatura di funzionamento: -20℃ ~ 60℃; stoccaggio: -40℃ ~ 60℃.
• Umidità relativa: 5% ~ 90%.
