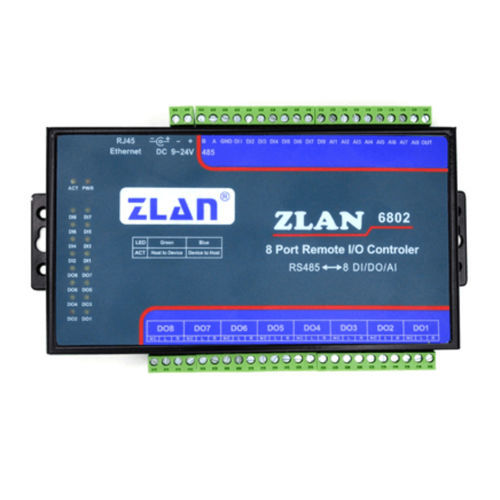

Modulo I/O digitale ZLAN6802

analogicoEthernetModbus RTU

Lo ZLAN6802 è un controller IO remoto a 8 canali lanciato da Shanghai ZLAN dopo lo ZLAN6042. I canali controllati da 4 canali del 6042 si estendono a 8 canali, compresi 8 canali di ingresso digitale (DI), uscita digitale (DO), ingresso analogico (AI). Il DI supporta contatti a secco e contatti umidi con optoisolatore; il DO è un'uscita a relè con capacità di controllo di 5A 250VAC o 5A 30VDC; i primi 4 canali di ingresso AI supportano l'ingresso di quantità di tensione 0~5V, i successivi 4 canali supportano l'ingresso di corrente 4~20mA, con una precisione di 10 bit. Lo ZLAN6802 supporta il metodo di comunicazione RS485. ZLAN6802: È un controllore IO che utilizza il bus RS485 per il controllo. Rispetto allo ZLAN6842, supporta solo il protocollo Modbus RTU, ma a basso costo, adatto all'utilizzo del bus RS485 per controllare relè, raccogliere quantità di interruttori e quantità analogiche. Il baud rate predefinito è 9600bps, ma può essere impostato in modo personalizzato. Caratteristiche 1) Ingresso quantità digitale a 8 canali: Supporta il valore passivo dell'interruttore (contatto secco) e il livello attivo (contatto umido). 2) Uscita digitale a 8 canali: il tipo di uscita è a relè (5A@AC250V/DC30V) Il tipo di uscita è a relè (5A@AC250V/DC30V). 3) Ingresso analogico a 8 canali: per impostazione predefinita, i primi 4 canali sono input di tensione 0~5V, i successivi 4 canali sono 4~20mA. In caso di necessità di personalizzazione, è possibile modificare i canali nei 4 tipi seguenti: (1) Ingresso segnale di corrente: 4~20mA (2) Ingresso segnale di tensione: 0~5V (3) Ingresso segnale di tensione: 0~10V (4) Ingresso impedenza di resistenza: 0~10k o sensore di umidità e temperatura di tipo resistivo, ecc.
