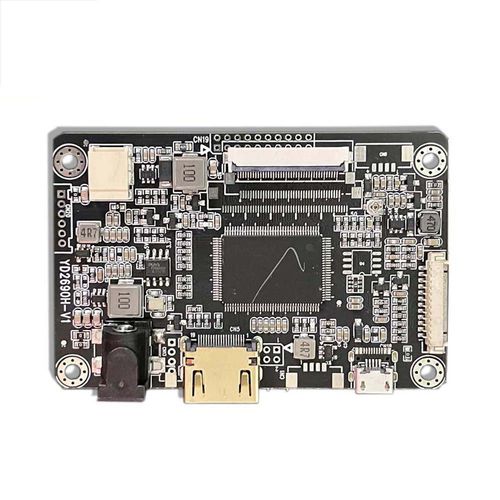

Scheda controllore LCD HGYD2690H-V1

HDMIVGALVDS

La scheda driver LCD HGYD2690H-V1 è progettata principalmente per gli schermi LCD TFT ed è adatta agli schermi LCD e ad alcuni altri schermi piatti. Tipo di segnale di ingresso: digitale ad alta definizione (HDMI). La scheda supporta: Ingresso di tensione USB Micro 5V (la presa DC della scheda supporta un ingresso di tensione ampio 9V~16V; valore tipico 12V default NC) Ampio intervallo di temperatura di funzionamento: -20℃ ~ +80℃ La scheda è dotata di un circuito di pilotaggio della retroilluminazione a LED: supporta la retroilluminazione a LED di piccole e medie dimensioni con tensione 9~25V. La scheda è dotata di un circuito T-CON: può pilotare direttamente LCD LVDS/TTL di piccole e medie dimensioni senza T-CON Supporto del ciclo di lavoro PWM per regolare la luminosità della retroilluminazione Interfaccia di uscita del display: TTL/RGB-FPC0,5mm 50pin, TTL/RGB-FPC0,5mm 40pin, LVDS FPC0,5mm 40pin Adattamento alla risoluzione HDMI ad alta definizione della scheda grafica del PC (personal computer): 320x240,480x272,800x480,800x600,1024x600,1024x768,1280x720,1280x800,1280x1024,1366x768 and other resolutions; Caratteristiche: Questa scheda ha le caratteristiche di semplicità di funzionamento e affidabilità delle prestazioni. Dimensioni di massima 78.00mm×50,00 mm×13,50mm (L×L×H) Colore del display 24 bit (3×8, 16,7M) Interfaccia operativa Interfaccia operativa OSD con visualizzazione Interfaccia di comunicazione Tasti digitali, infrarossi (IR), I²C Temperatura di esercizio -20℃～80℃; -30℃～80℃ (tranne il chip principale) Temperatura di conservazione -40℃ a 70℃ Ambiente di lavoro Gamma di pressione atmosferica: 70kPa a 106kPa MTBF >100.000 ore Tensione del display Ponticello selezionabile tra 3,3V e 5V
