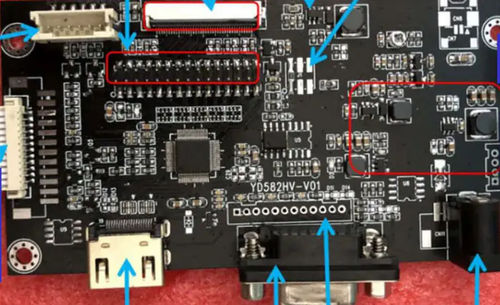

Scheda controllore LCD HGYD582HV-V01

HDMIVGALVDS

Questa scheda di pilotaggio industriale LCD è progettata specificamente per gli schermi LCD TFT ed è adatta a varie applicazioni come il controllo industriale, il settore medico, la sicurezza e la strumentazione che richiedono display LCD. Questa scheda di pilotaggio supporta diversi tipi di segnale di ingresso, tra cui HD digitale (HDMI) e analogico (RGB, VGA). Può gestire un'ampia gamma di tensioni di ingresso, da 8 a 18 V, con un valore tipico di 12 V (assicurarsi che la scheda sia alimentata a 12 V quando anche l'alimentazione dello schermo è a 12 V). La scheda è in grado di supportare diverse risoluzioni dello schermo, da 800x480 a 1920x1200, garantendo la flessibilità necessaria per soddisfare le diverse esigenze di visualizzazione. È dotata di un circuito integrato per il driver della retroilluminazione a LED, che supporta la tensione di pilotaggio per retroilluminazione a LED di piccole e medie dimensioni nell'intervallo compreso tra 9V e 25V. Le interfacce di visualizzazione e di uscita includono LVDS singolo a 6BIT, LVDS singolo a 8BIT, LVDS doppio a 6BIT e LVDS doppio a 8BIT, offrendo flessibilità nel collegamento a diversi pannelli di visualizzazione. Grazie alle risoluzioni HDMI ad alta definizione e RGB analogico (VGA), questa scheda è compatibile con le schede grafiche per PC e supporta un'ampia gamma di risoluzioni, tra cui 480x272, VGA, SVGA, XGA, SXGA, WXGA+, UXGA e 1920x1200, aderendo ai segnali standard VESA.
