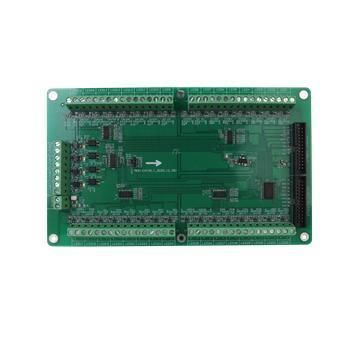

Quadro sinottico MDM-EM

Caratteristiche del prodotto

• La scheda principale e la scheda di espansione offrono ciascuna 32 uscite LED configurabili; è possibile collegare fino a 3 schede di espansione a una scheda principale (max. 128 uscite LED).
• Ogni scheda include 4 ingressi a contatto secco; ogni ingresso può essere associato a qualsiasi uscita LED del pannello.
• Comunicazione con il CIE tramite bus RS-485; un pannello supporta fino a 32 driver Mimic (fino a 4096 uscite e 512 ingressi in totale).
• Le uscite sono configurabili per indicazioni visive quali incendio, guasto, normale, avvio e feedback; è disponibile uno stato disattivato per impostazione predefinita.
• Le uscite possono essere attivate per Zona, Indirizzo o ingresso a contatto secco.
• Il firmware della scheda principale può essere aggiornato tramite il CIE.
• Conforme ai requisiti CE.

Informazioni sul prodotto
MDM-EX è una PCB slave (scheda di espansione) controllata direttamente dalla scheda principale Mimic. È possibile collegare fino a tre schede di espansione a una scheda principale; ogni scheda di espansione fornisce 32 uscite LED, consentendo di estendere il numero di uscite del pannello fino a 128. Le schede di espansione sono alimentate dalla scheda principale tramite il cavo di interconnessione.

Specifiche
Parametri tecnici:

• Tensione di funzionamento: 24 V CC (15–32 V)
• Corrente statica @24 V CC: Scheda principale 17 mA; Scheda principale + 3 schede di espansione 26 mA
• Corrente operativa @24 V CC: Scheda principale (scheda & 33 LED) 80 mA; Scheda principale + 3 schede di espansione (schede & 129 LED) 230 mA
• Corrente per LED: ≤6 mA
• Comunicazione: RS-485
• Distanza di comunicazione: ≤1000 m con cavo twisted-pair
• Temperatura di esercizio: -5℃ a 45℃
• Umidità relativa: ≤95%, senza condensa
• Sezione cavo per morsetti: 0,5 mm² a 2,5 mm²
• Tipo di vite: M3
• Dimensioni (L × P × A): 210 mm × 125 mm × 19 mm
• Peso: Scheda principale 235 g; scheda di espansione 205 g
