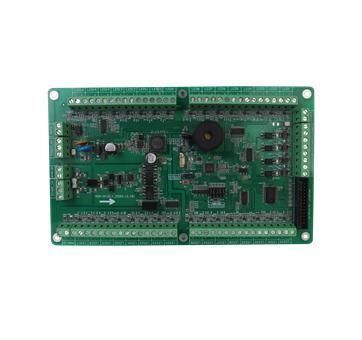

Quadro sinottico MDM-M

Panoramica
Il driver Mimic è composto da due PCB: MDM-M (scheda principale) e MDM-EX (scheda di espansione). La MDM-M si collega al CIE tramite RS-485 e fornisce 32 uscite LED configurabili alimentate da un'alimentazione esterna conforme EN54-4. Una MDM-M può collegare fino a tre MDM-EX per un totale di 128 uscite LED per pannello.

Caratteristiche principali

• 32 uscite LED configurabili per scheda; espandibile a 128 uscite con una scheda principale e tre schede di espansione.
• Quattro ingressi a contatto secco per scheda; ogni ingresso può essere collegato a qualsiasi uscita LED.
• Comunicazione RS-485; un pannello supporta fino a 32 driver Mimic (fino a 4096 uscite e 512 ingressi in totale).
• Uscite configurabili per indicazioni incendio, guasto, normale, avvio, feedback e disabilitato.
• Opzioni di attivazione: Zona, Indirizzo o ingresso a contatto secco.
• Firmware e configurazione della scheda principale aggiornabili tramite il CIE.
• Le uscite alimentate sono fornite da un'alimentazione esterna conforme EN54-4; conformità CE.

Specifiche tecniche

• Tensione di esercizio: 24V DC (15–32V)
• Corrente statica @24V DC: scheda principale 17mA; scheda principale + 3 schede di espansione 26mA
• Corrente operativa @24V DC: scheda principale (scheda & 33 LED) 80mA; scheda principale + 3 schede di espansione (schede & 129 LED) 230mA
• Corrente per LED: ≤6mA
• Comunicazione: RS-485
• Distanza di comunicazione: ≤1000m con cavo a coppie intrecciate
• Temperatura di esercizio: -5℃ a 45℃
• Umidità relativa: ≤95% senza condensazione
• Sezione cavo per morsetti: 0,5mm² a 2,5mm²
• Tipo di vite: M3
• Dimensioni (L x P x A): 210mm x 125mm x 19mm
• Peso: scheda principale 235g; scheda di espansione 205g

Installazione e compatibilità
Collegare la MDM-M al CIE tramite RS-485. Utilizzare un'alimentazione esterna conforme EN54-4 per le uscite alimentate. Rispettare le sezioni di cavo raccomandate (0,5–2,5mm²) e i fissaggi M3 per le connessioni ai morsetti. Verificare che le condizioni ambientali rientrino nelle gamme di temperatura e umidità specificate. Aggiornamenti firmware e configurazione vengono effettuati tramite il CIE.
