Connettore di dati
di alimentazione elettricacavo a cavocon blocco

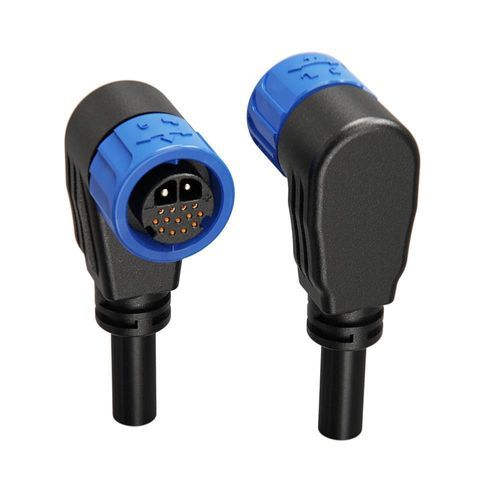

Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco - immagine - 2
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco - immagine - 3
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco - immagine - 4
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco - immagine - 5
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco - immagine - 6
Connettore di dati - Shenzhen Jnicon Technology Co., Ltd. - di alimentazione elettrica / cavo a cavo / con blocco - immagine - 7
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
di dati, di alimentazione elettrica
Formato
cavo a cavo
Tipo di connessione
con blocco, push-to-lock
Dimensioni
M23
Specifiche elettriche
8 pin, 15 pin, 6 pin
Materiale
in plastica, in rame, con rivestimento in oro
Indice di protezione
IP67, IP69K
Altre caratteristiche
a tenuta stagna, antifiamma, con premistoppa
Corrente primaria

5 A, 15 A, 20 A, 50 A

Tensione

60 V, 125 V, 300 V

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 105 °C
(221 °F)

Descrizione

Panoramica del prodotto
  • Design 15 poli ad alta densità – 2 contatti di potenza (20A, φ2.4mm) e 13 contatti di segnale (5A, φ1.0mm) in un alloggiamento M23 compatto per installazioni con spazio limitato.
  • Meccanismo di bloccaggio a innesto – Connettore push-lock auto-bloccante senza utensili per innesto/sgancio rapido e connessioni stabili in presenza di vibrazioni.
  • Grado di protezione IP67 – Progettazione completamente sigillata contro polvere e immersioni temporanee (IP67).
  • Supporto cavi flessibile – Supporta cavi 0.3mm²–6mm² (24–9 AWG), diametro esterno max φ16mm.
  • Integrità del segnale e sicurezza – Contatti in lega di rame con placcatura oro/argento; involucro conforme UL94 V-0.


Specifiche del prodotto
  • Configurazione pin: 15 pin (2 power + 13 signal).
  • Portata di corrente: 20A (contatti power φ2.4mm) + 5A (contatti signal φ1.0mm).
  • Tensione nominale: tipicamente 125V (power) + 60V (signal); dipende dalla variante.
  • Tensione di isolamento: fino a 3000V (dipende dalla variante).
  • Gamma cavi: 0.3mm²–6mm² (24–9 AWG); diametro max φ16mm.
  • Grado di protezione: IP67; IP69K disponibile su richiesta.


Caratteristiche tecniche
  • Serie: famiglia M23.
  • Materiale contatti: lega di rame con finitura in oro o argento per resistenza alla corrosione e migliore conducibilità.
  • Opzioni numero pin: 6 (2+4), 8 (2+1+5), 15 (2+13).
  • Modalità di connessione: push-lock (auto-bloccante, senza utensili).
  • Resistenza al fuoco: involucro UL94 V-0.
  • Temperatura di esercizio: -40°C a 105°C (alcune varianti fino a 125°C).
  • Durata accoppiamento: ≥500 cicli di accoppiamento.
  • Esempi di cavi supportati: 0.3mm²–6mm² (24–9 AWG).
  • Diametro massimo cavo: φ16mm.
  • Certificazioni disponibili: ISO9001, CE, UL, RoHS, TUV (a seconda dell'applicazione).
  • Personalizzazioni: IP69K, placcature alternative o pressacavi su misura.


Applicazioni tipiche
  • Sensori e attuatori industriali.
  • Trasmissione dati in automazione industriale e sistemi di controllo.
  • Robotica e controllo del movimento.
  • Apparecchiature esterne e lavabili che richiedono connessioni impermeabili.


Ordini e produzione
  • Prodotto in strutture certificate ISO9001 con tracciabilità di lotto.
  • Contattare il fornitore per campioni, schede tecniche e opzioni di personalizzazione (IP69K, pressacavi, placcature alternative).
