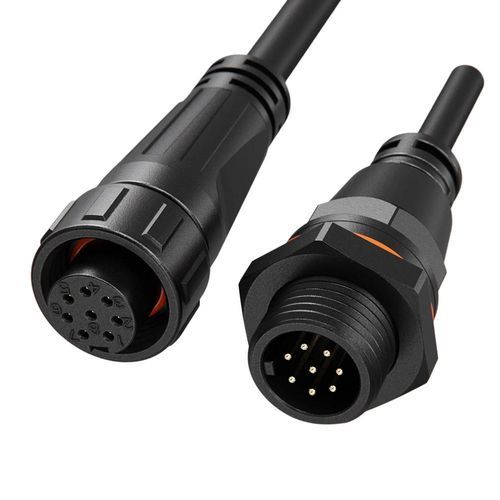

Connettore di dati

bloccabile mediante viteM162+4 pin

Sintesi del prodotto
Connettore segnale stagno 8 poli 5A con bloccaggio a vite e grado di protezione IP68. Disponibile installabile in campo o stampato con cavo. Progettato per massimizzare la densità di segnali in un ingombro M16 garantendo protezione meccanica ed ambientale per installazioni di sensori in esterno e in ambiente industriale.

Caratteristiche principali

• Densità 8 poli – 8 poli di segnale 5A/60V con contatti Φ1.0 mm per massimizzare le connessioni in un'interfaccia M16 compatta.
• Bloccaggio a vite – Accoppiamento filettato per un collegamento sicuro e resistente alle vibrazioni.
• IP68 impermeabile – Interamente sigillato contro polvere e acqua, adatto ad applicazioni esterne e condizioni gravose.
• Applicazioni versatili – Adatto a reti di sensori, encoder, fieldbus e connessioni di controllo.
• Opzioni di assemblaggio – Disponibile installabile in campo o stampato con cavo in base alle esigenze di installazione.
• Certificazioni globali – Produzione ISO9001 con CE, UL, RoHS e certificazione di stabilimento TUV opzionale.

Specifiche (vista tabella)
Dettagli prodotto | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Numero poli | 2 Poli | 3 Poli | 4 Poli | 5 Poli | 2+4 Poli | 7 Poli | 8 Poli
Diametro contatto X numero | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensione nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensione di tenuta | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sezione cavo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Gamma diametro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Livello di protezione | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modalità di connessione | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite | Bloccaggio a vite
Resistenza alla combustione | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura operativa | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificazione | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Applicazioni e vantaggi

• Progettato per reti di sensori e sistemi fieldbus sensibili ai dati che richiedono connessioni segnale compatte e affidabili.
• L'accoppiamento a vite garantisce un accoppiamento resistente alle vibrazioni per applicazioni industriali.
• La protezione IP68 e l'ampia gamma di temperatura operative lo rendono adatto a installazioni esterne e condizioni gravose.
• Scocca ritardante di fiamma (UL94-V0) e elevata durabilità in cicli di accoppiamento riducono manutenzione e sostituzioni.

Dati tecnici

• Famiglia modello: M16
• Numero di poli (tipico per questo SKU): 8 poli
• Diametro contatto: Φ1.0 mm
• Corrente nominale: 5A (per contatto segnale)
• Tensione nominale: 60V
• Tensione di isolamento: 500V
• Compatibilità sezioni cavo: 0.3mm²–0.5mm² (24–20 AWG)
• Diametro esterno massimo cavo: MAX φ3.6 mm
• Protezione ingressi: IP68
• Metodo di connessione: Bloccaggio a vite (accoppiamento filettato)
• Classe di infiammabilità: UL94-V0
• Intervallo temperatura di funzionamento: -40°C a 105°C
• Certificazioni: ISO9001, CE, UL, RoHS (certificazione di stabilimento UL/TUV disponibile)
