Stampo per iniezione plastica a canali caldi RH

per pezzi tecniciper piccole serieper automotive

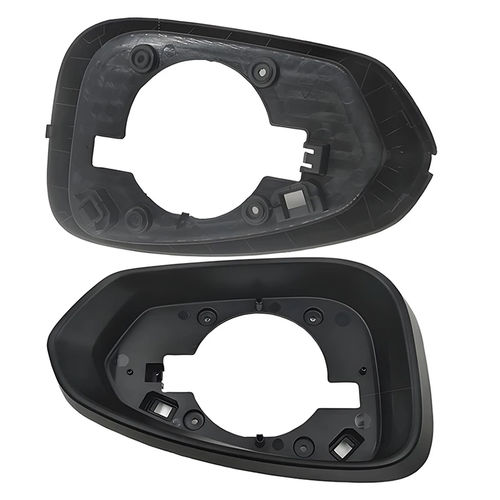

Progettazione dello stampo per alloggiamento retrovisore automobilistico in plastica La progettazione dello stampo per l'alloggiamento del retrovisore automobilistico deve considerare il profilo massimo della parte in plastica come superficie di separazione, con una cavità integrale per la parte superiore e un nucleo integrale per la parte inferiore, incorporato con diversi piccoli inserti. La parte laterale richiede la progettazione di un meccanismo di estrazione dell'anima a scorrimento, mentre l'area della nervatura rinforzata del lato dell'anima deve essere progettata con una struttura di estrazione dell'anima a sollevamento angolare. I punti salienti della progettazione sono: ● Design semplificato della superficie: La superficie esterna dell'alloggiamento dello specchietto retrovisore per autoveicoli è una superficie aerodinamica dalla forma complessa, mentre la maggior parte delle altre superfici è composta da superfici curve. Questo design rende l'aspetto estetico più gradevole. elevata resistenza agli urti e buone caratteristiche estetiche: Il materiale plastico scelto è il tecnopolimero ABS, che ha buone prestazioni globali, elevata resistenza agli urti e buone caratteristiche estetiche. design a nervature multiple di rinforzo: L'alloggiamento contiene più nervature di rinforzo al centro, che aumentano la resistenza e la rigidità del guscio. Cavità dello stampo - 1+1 Cav. Acciaio per stampi - 718H Stampo standard - LKM Cancello - Cold Runner Vita dello stampo - 200.000 colpi Materiale del pezzo - ABS
