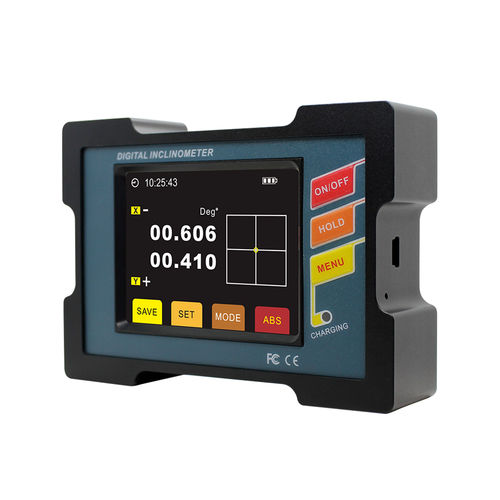

Inclinometro due assi DMI810/820

Virtual COM portdigitaleUSB

Descrizione generale
Il DMI810/DMI820 è un inclinometro digitale con display progettato per il controllo e la misura degli angoli in ambiente industriale. Utilizza principi di controllo micromeccanico con unità di misura dual-core, consentendo compensazione X/Y, compensazione ad incastro dell'angolo e compensazione della deriva termica per prestazioni stabili nel tempo. Supporta misurazioni mono- e bi-assiali, fino a ±30° di campo, risoluzione 0,001° e accuratezza <0,005° (campo pieno). Montaggio magnetico laterale e inferiore, funzione di memorizzazione dati e più modalità di misura incluse.

Principali caratteristiche

• Accuratezza (migliore): <0,005°
• Ripetibilità: 0,003°
• Risoluzione angolare: 0,001°
• Campo massimo: ±30° (a seconda del modello)
• Misura assoluta/relativa commutabile
• Funzione di memorizzazione dati
• Montaggio magnetico forte a doppio riferimento (laterale e inferiore)
• Compensazione automatica ad incastro angolare
• Calibrazione ZERO effettuabile dall'utente
• Allarme angolare impostabile
• Batteria industriale ricaricabile integrata (3,7V)
• LCD retroilluminato a 64 colori
• Protezione IP54
• Unità doppie ° / mm/m
• Filtro in frequenza opzionale
• Tre modalità di misura selezionabili (angolo, DMS, mm)

Applicazioni

• Costruzione
• Collaudo 4 ruote in ambito automotive
• Misura delle pendenze stradali
• Installazione macchinari
• Installazione tubazioni
• Piattaforme industriali
• Test piatti rotanti
• Rilevamento angolo unità pan
• Gabariti e attrezzaggi di produzione

Specifiche tecniche
Parametro | DMI810 | DMI820 | Unità
Asse di misura | Monoasse | Biasse | —
Campo angolare | ±15° / ±30° | ±15° / ±30° | °
Accuratezza angolare (campo pieno) | <0,005 (varia con il campo) | <0,01 (varia con il campo) | °
Risoluzione angolare | 0,001 | 0,001 | °
Campo mm/m | 267 | 577 | mm/m
Accuratezza mm/m | 0,1 (DMI810) / 0,2 (DMI820) | 0,1 (DMI810) / 0,2 (DMI820) | mm/m
Risoluzione mm/m | 0,02 | 0,02 | mm/m
Ripetibilità | 0,003 | 0,003 | °
Modalità di misura | Angolo, DMS, mm/m | Angolo, DMS, mm/m | —
Temperatura operativa | -10℃ a +70℃ | -10℃ a +70℃ | ℃
Umidità operativa | 85%RH | 85%RH | —
Alimentazione | 3,7V batteria ricaricabile | 3,7V batteria ricaricabile | —
Tempo di carica | 5 h | 5 h | h
Autonomia batteria | 11 h | 11 h | h
Uscita dati | USB2.0 (COM virtuale) | USB2.0 (COM virtuale) | —
Software | Software VC | Software VC | —
Connettore | USB standard, ricaricabile | USB standard, ricaricabile | —
Vibrazione | 10g@11ms, triaxiale (semi-seno) | 10g@11ms, triaxiale (semi-seno) | —
Impatto | 10grms, 10–100Hz | 10grms, 10–100Hz | —
Protezione | IP54 | IP54 | —
Materiale scocca | Alluminio anodizzato | Alluminio anodizzato | —
Display | LCD retroilluminato 64 colori | LCD retroilluminato 64 colori | —
Area visibile | L57.6×W43.2mm | L57.6×W43.2mm | mm
Dimensioni | L109×W77×H27mm | L109×W77×H27mm | mm
Peso | ≤350g | ≤350g | g

Note / punti tecnici

• Modello: DMI810 / DMI820 (varianti mono/bi-asse e diverse gamme)
• Principio di misura: controllo micromeccanico, unità dual-core e algoritmi di interpolazione e compensazione termica
• Campo fino a ±30° a seconda del modello
• Risoluzione 0,001°; ripetibilità 0,003°; accuratezza migliore <0,005° su alcune gamme
• Misura mm/m: tipicamente 267 o 577 mm/m a seconda del modello
• Display: LCD 64 colori, area visibile L57.6×W43.2mm
• Alimentazione: batteria ricaricabile 3,7V, carica ≈5 h, uso continuo ≈11 h
• Dati: USB2.0 COM virtuale, software VC disponibile
• Scocca: alluminio anodizzato, IP54, resistente a vibrazioni e urti
• Montaggio: forti magneti su lato e fondo (doppio riferimento)
