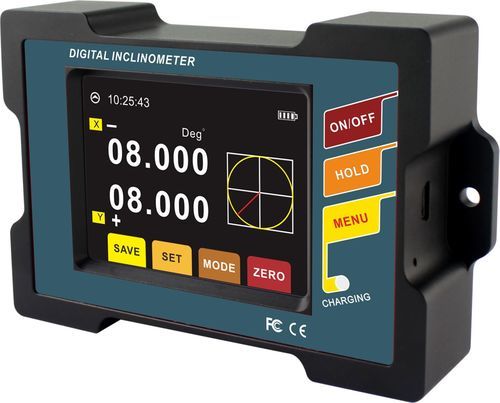

Inclinometro USB DMI series

Virtual COM portMEMScon scatola in alluminio

Panoramica del prodotto
I DMI815 (asse singolo) e DMI825 (due assi) di Rion Technology sono inclinometri elettronici per misurazione e controllo dell'angolo su macchine ed equipaggiamenti industriali. Utilizzano sensori micromeccanici con misura a doppio core e compensazione dell'asse Y per stabilizzare l'asse X. Algoritmi di compensazione termica e interlacciamento assicurano ripetibilità e stabilità a lungo termine.

Caratteristiche principali

• Precisione di misura: <0,005° (a seconda della variante)
• Risoluzione angolare: 0,001°
• Campo di misura: ±15° o ±30° (variante modello)
• Tre modalità di misura: angolo, °/′/″, mm/m
• Funzione di memorizzazione dati e angolo di allarme configurabile
• LCD 64 colori con visione notturna, uscita dati USB (USB 1.1 dispositivo seriale virtuale)
• Batteria ricaricabile 3,7 V — autonomia ~11 h, ricarica ~5 h
• Scocca in lega di alluminio anodizzato, grado di protezione IP54

Applicazioni

• Livellamento e controllo angolare di piattaforme e macchinari industriali
• Posizionamento angolare di tavole elevatrici e attuatori
• Integrazione per livellamento di dispositivi medicali e sistemi di misura industriali

Dati tecnici (riassunto)

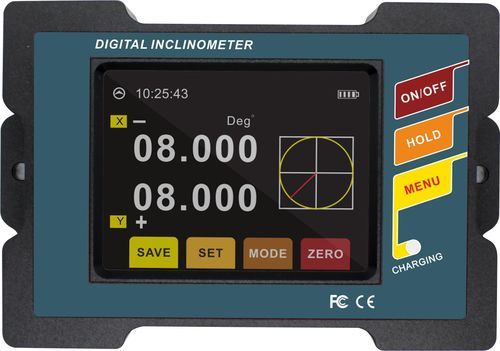

• Modelli: DMI815 (asse singolo) | DMI825 (due assi)
• Campo angolare: ±15° / ±30° (variante)
• Precisione (scala piena): <0,005° o <0,01° (dipende dal modello)
• Risoluzione: 0,001°
• Modalità mm/m: 267 / 577 mm/m; precisione 0,1 / 0,2 mm/m; risoluzione 0,02 mm/m
• Ripetibilità: 0,003°
• Display: LCD 64 colori (area visibile L57.6 × W43.2 mm)
• Uscita dati: USB 1.1 (dispositivo seriale virtuale); software PC: applicazione VC
• Resistenza agli urti: 10g @11ms (3 assi); impatto vibratorio 10grms (10–100 Hz)
• Protezione: IP54; Temperatura di esercizio: -10°C a +70°C; Umidità: 85% RH
• Materiale: lega di alluminio anodizzato; Dimensioni: 117 × 75 × 27 mm; Peso: ~300 g

Dimensioni

• Dimensioni scocca: L117 × W75 × H27 mm
• Dimensioni di installazione: L107 × H4 mm
• Fissaggio: 2 × viti M4

Specifiche

• Assi di misura: singolo (DMI815) / doppio (DMI825)
• Modalità: angolo, °/′/″, mm/m
• Display: LCD 64 colori con visione notturna
• Alimentazione: batteria Li‑ion 3,7 V integrata; ricarica ~5 h; autonomia ~11 h
• Connettività: connettore USB standard (ricarica); USB 1.1 COM virtuale
• Ambiente: -10°C a +70°C; 85% RH; IP54
• Meccanica: alluminio anodizzato, testato agli urti
• Casi d'uso: livellamento piattaforme, allineamento tavole elevatrici, integrazione in catene di misura
