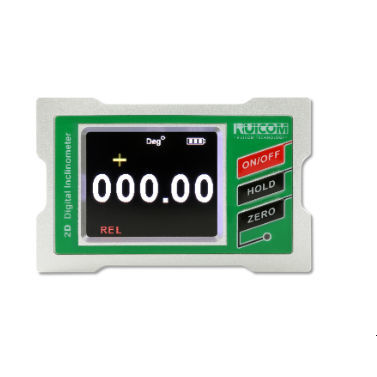

Inclinometro 2 assi GDS4 series

1 asseUSBa compensazione di temperatura

Introduzione al prodotto
La serie GDS4 è uno strumento di livellamento elettronico ad alta precisione sviluppato da RUICOM Technology per il controllo e la misurazione degli angoli in applicazioni industriali. Il nucleo integra un sistema di controllo micromeccanico e un'unità di misurazione dual-core, consentendo la compensazione in tempo reale sull'asse X tramite l'asse Y durante la misura. In combinazione con algoritmi di compensazione incrociata e compensazione della temperatura, il dispositivo utilizza calcoli micro-meccanici elettronici per garantire stabilità e ripetibilità delle misure nel tempo.

Caratteristiche principali

• Precisione: 0,05°
• Risoluzione angolare: 0,01°
• Temperatura di funzionamento: -10 ℃ a +70 ℃
• Gamma: asse singolo ±180°, doppio asse ±90°
• Misura assoluta/relativa

Parametri di prestazione (tabella)

• Modelli: GDS41180 (asse singolo), GDS4290 (doppio asse)
• Asse di misurazione: GDS41180 — Asse singolo; GDS4290 — Doppio asse
• Intervallo di misura angolare: GDS41180 — ±180°; GDS4290 — ±90°
• Precisione di misura angolare: 0,05° (intervallo completo)
• Risoluzione di misura angolare: 0,01°
• Intervallo mm/m: ±999,9 mm/m
• Precisione mm/m: 0,9 mm/m (intervallo completo)
• Risoluzione mm/m: 0,1 mm/m
• Area visibile LCD: 40 × 32 mm
• Temperatura di lavoro: -10 ~ +70 ℃
• Umidità di lavoro: fino al 85 %UR
• Alimentazione: batteria al litio ricaricabile 3,7 V
• Tempo di carica ideale: ~3 h
• Tempo di funzionamento continuo: ~8 h (±0,5 h)
• Uscita dati: USB
• Anti-vibrazione: 10 g @ 11 ms, 3 assi (semisinusoidale)
• Resistenza agli urti: 10 grms, 10–100 Hz
• Grado di protezione: IP54
• Materiale: alluminio metallico
• Dimensioni: 83 × 19 × 53 mm
• Peso: ≤140 g

Caratteristiche / Specifiche tecniche

• Serie: GDS4
• Modelli disponibili: GDS41180 (asse singolo ±180°), GDS4290 (doppio asse ±90°)
• Precisione angolare su tutta la gamma: 0,05°
• Risoluzione angolare: 0,01°
• Intervallo mm/m e precisione: ±999,9 mm/m; precisione 0,9 mm/m; risoluzione 0,1 mm/m
• Display: area visibile LCD 40 × 32 mm
• Ambiente: temperatura di funzionamento -10 ℃ a +70 ℃; umidità fino al 85 %UR
• Alimentazione: batteria ricaricabile 3,7 V, carica ideale ~3 h, autonomia ~8 h (±0,5 h)
• Interfacce: uscita dati USB
• Resistenza meccanica: anti-vibrazione 10 g @ 11 ms (3 assi), impatto 10 grms (10–100 Hz)
• Protezione: IP54
• Costruzione: involucro in alluminio
• Dimensioni e peso: 83 × 19 × 53 mm; ≤140 g
