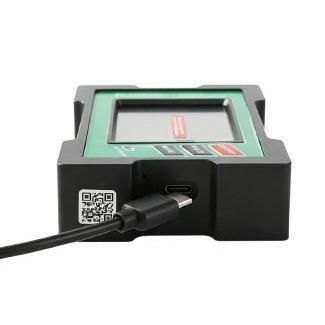

Inclinometro 2 assi GDS8 series

1 assedigitaleUSB

Panoramica del prodotto
La serie GDS8 di RUICOM Technology fornisce inclinometri digitali ad alta precisione progettati per la misura degli angoli, l'allineamento e il controllo in ambito industriale. Il dispositivo integra sensori micromeccanici, doppio nucleo di misurazione e un meccanismo di compensazione dinamica Y/X combinato con un algoritmo proprietario di controcompensazione e un modello di compensazione termica per migliorare precisione e stabilità nel tempo.

Caratteristiche principali

• Modelli: GDS810 (monofocale/mono-asse) e GDS820 (doppio asse).
• Intervalli angolari disponibili: ±15°, ±30°, ±45° (a seconda della variante).
• Risoluzione: 0,001°; accuratezza a tutta scala fino a <0,005° per le varianti top.
• Supporta tre modalità di misura/visualizzazione: angolo (°), gradi·minuti·secondi e mm/m.
• Risposta rapida con uscita dati stabile e interfaccia Type-C.
• Struttura magnetica di adsorbimento per installazione laterale o inferiore; scocca in alluminio anodizzato per applicazioni industriali.
• Memoria dati integrata, LCD a 64 colori, batteria ricaricabile 3,7 V (≈11 h di funzionamento, ≈5 h di carica).
• Grado di protezione IP54, resistenza a vibrazioni (10g @11ms) e urti (10grms / 10–100Hz).

Specifiche tecniche

• Asse di misura: GDS810 mono-asse; GDS820 doppio asse.
• Intervalli angolari: ±15°, ±30°, ±45° (a seconda del modello/variante).
• Accuratezza angolare (campo intero): GDS810: <0.005° (±15°), <0.01° (±30°), <0.03° (±45°); GDS820: <0.005° (±15°), <0.01° (±30°).
• Risoluzione angolare: 0,001°; ripetibilità ≤0,003°.
• Esempi di intervalli mm/m: 267 / 577 / 1035 (varianti dipendenti); risoluzione mm/m: 0,02; esempi di accuratezza mm/m: 0,1 / 0,2 / 0,5.
• Temperatura di esercizio: -10°C a +70°C; umidità: fino a 85% HR.
• Alimentazione: batteria ricaricabile 3,7 V; tempo di carica ≈5 h; funzionamento continuo ≈11 h.
• Uscita dati: Type-C; software incluso: applicazione VC.
• Display: LCD a 64 colori, area visibile L57.6 × W43.2 mm.
• Dimensioni: 109 × 77 × 27 mm; peso ≤350 g; materiale: lega di alluminio anodizzato; protezione: IP54.

Applicazioni

• Allineamento e livellamento macchine (utensili, dime, presse).
• Taratura e controllo qualità in produzione.
• Monitoraggio dell'inclinazione di piattaforme e strutture (edilizia, piattaforme industriali).
• Assemblaggi di precisione, allineamento inseguitori solari e calibrazioni in campo.

Ordinazione e accessori

• Varianti disponibili: GDS810 (mono-asse) e GDS820 (doppio asse) con opzioni di intervallo angolare e mm/m.
• Consegna standard: dispositivo, cavo Type-C, accesso al software VC e documentazione di base; opzionali: staffe magnetiche, certificato di taratura, batterie di scorta e servizi OEM o firmware personalizzato — contattare RUICOM Technology per le opzioni.
